Jalur Kabel Power Tape Grand Max: Rahasia Audio Mantap Tanpa Korsleting!

Mobil Grand Max, kendaraan niaga andalan yang seringkali dimodifikasi untuk kebutuhan sehari-hari, tak jarang dilengkapi dengan sistem audio aftermarket. Pemasangan tape mobil (head unit) yang tepat akan memberikan hiburan di perjalanan, namun seringkali jalur kabel power menjadi momok yang menakutkan. Salah sambung bisa berakibat fatal: korsleting, aki tekor, bahkan kerusakan pada komponen elektronik lainnya. Artikel ini akan mengupas tuntas jalur kabel power tape mobil Grand Max, memberikan panduan langkah demi langkah, dan tips penting agar instalasi audio Anda aman dan optimal.

Mengapa Jalur Kabel Power Penting?

Sebelum kita menyelami detail teknis, mari kita pahami mengapa jalur kabel power begitu krusial dalam instalasi audio mobil.

• Sumber Energi: Tape mobil membutuhkan daya listrik untuk beroperasi. Jalur kabel power adalah ‘pembuluh darah’ yang menyalurkan energi dari aki ke perangkat audio.

• Keamanan: Pemasangan yang benar meminimalkan risiko korsleting dan kebakaran. Kabel yang terkelupas atau sambungan yang longgar dapat memicu percikan api yang berbahaya.

• Performa Audio: Kualitas kabel dan koneksi yang baik memastikan aliran listrik stabil, menghasilkan suara yang jernih dan minim distorsi.

• Umur Panjang Perangkat: Tegangan yang stabil dan arus yang cukup membantu memperpanjang umur tape mobil dan komponen audio lainnya.

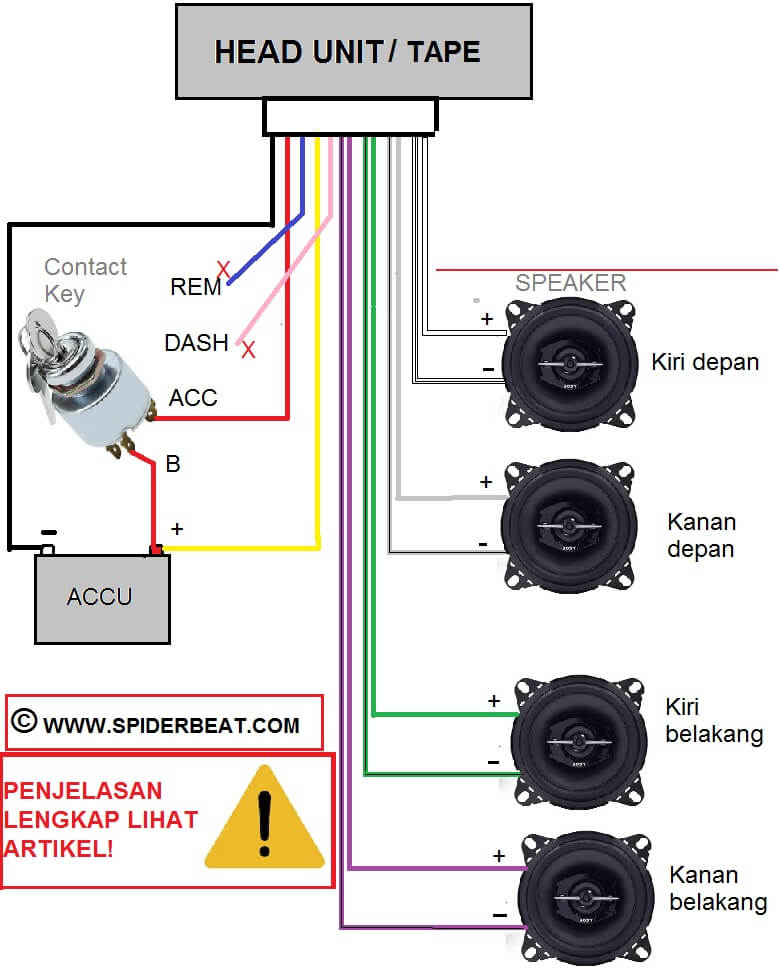

Identifikasi Kabel Power Standar

Umumnya, tape mobil aftermarket memiliki standar warna kabel untuk memudahkan instalasi. Berikut adalah identifikasi dasar yang perlu Anda ketahui:

• Merah (B+ atau Battery/Power): Kabel ini langsung terhubung ke kutub positif (+) aki. Fungsinya adalah menyediakan daya utama untuk tape mobil. Kabel ini harus selalu memiliki tegangan 12V meskipun kunci kontak OFF.

• Kuning (ACC atau Accessory): Kabel ini terhubung ke sumber daya yang aktif hanya saat kunci kontak berada pada posisi ACC atau ON. Kabel ini berfungsi untuk menyalakan dan mematikan tape mobil secara otomatis saat kunci kontak diputar.

• Hitam (GND atau Ground): Kabel ini terhubung ke ground/massa body mobil. Fungsinya adalah sebagai jalur balik arus (negative) dan memastikan tape mobil memiliki referensi tegangan yang stabil.

• Biru (Remote Amp atau Antenna): Kabel ini memberikan sinyal 12V saat tape mobil menyala. Biasanya digunakan untuk menyalakan power amplifier eksternal atau antena otomatis.

• Oranye (Illumination): Kabel ini terhubung ke lampu dashboard mobil. Fungsinya adalah meredupkan kecerahan layar tape mobil saat lampu senja atau lampu utama dinyalakan.

Penting: Selalu periksa manual tape mobil Anda untuk memastikan warna kabel sesuai dengan standar di atas. Beberapa produsen mungkin menggunakan warna yang berbeda.

Menemukan Sumber Power di Grand Max: Tantangan dan Solusi

Mobil Grand Max, dengan desainnya yang fungsional, mungkin tidak memiliki jalur kabel power standar yang mudah diakses seperti mobil penumpang pada umumnya. Berikut adalah beberapa tantangan dan solusinya:

• Lokasi Aki: Aki Grand Max biasanya terletak di bawah jok pengemudi atau di dalam ruang mesin. Anda perlu membuka panel atau kap untuk mengaksesnya.

• Tidak Ada Soket Khusus: Grand Max mungkin tidak memiliki soket khusus untuk tape mobil aftermarket. Anda perlu mencari kabel yang sesuai atau membuat sambungan sendiri.

• Keterbatasan Ruang: Ruang di balik dashboard Grand Max mungkin sempit, menyulitkan pemasangan kabel dan konektor.

Solusi:

1. Identifikasi Kabel: Gunakan multimeter untuk mengidentifikasi kabel B+ (12V konstan), ACC (12V saat kunci kontak ON), dan ground. Cari kabel yang sudah ada di dekat area tape mobil atau di bawah dashboard.
2. Gunakan Fuse Tap: Fuse tap adalah adaptor yang memungkinkan Anda mencolokkan kabel baru ke slot fuse yang sudah ada di kotak fuse mobil. Ini adalah cara aman dan rapi untuk mendapatkan daya ACC. Cari fuse yang aktif saat kunci kontak ON, seperti fuse untuk wiper atau lighter.
3. Sambungan Langsung ke Aki (Hati-hati!): Jika Anda tidak menemukan kabel ACC yang sesuai, Anda dapat menarik kabel langsung dari aki. Pastikan Anda menggunakan kabel yang berukuran tepat (minimal 16 AWG) dan memasang fuse inline dekat dengan aki (maksimal 30 cm dari aki) untuk mencegah korsleting.

Langkah-Langkah Pemasangan Kabel Power Tape Mobil Grand Max

Berikut adalah panduan langkah demi langkah untuk memasang kabel power tape mobil Grand Max:

1. Persiapan:
   • Matikan mesin mobil dan cabut kunci kontak.
   • Siapkan tape mobil, kabel power, fuse tap (jika diperlukan), obeng, tang, multimeter, isolasi kabel, dan cable ties.
   • Periksa manual tape mobil Anda.
2. Identifikasi Kabel B+:
   • Gunakan multimeter untuk mencari kabel yang memiliki tegangan 12V konstan (meskipun kunci kontak OFF).
   • Jika tidak ada, tarik kabel baru dari kutub positif (+) aki. Pastikan kabel tersebut dilengkapi dengan fuse inline.
3. Identifikasi Kabel ACC:
   • Gunakan fuse tap untuk mengambil daya dari fuse yang aktif saat kunci kontak ON.
   • Atau, gunakan multimeter untuk mencari kabel yang memiliki tegangan 12V hanya saat kunci kontak berada pada posisi ACC atau ON.
4. Sambungkan Kabel Ground:
   • Cari titik ground yang baik di body mobil. Pastikan permukaan logam bersih dari karat dan cat.
   • Sambungkan kabel ground tape mobil ke titik ground tersebut.
5. Sambungkan Kabel Lainnya (Remote Amp, Illumination):
   • Sambungkan kabel remote amp ke power amplifier eksternal (jika ada).
   • Sambungkan kabel illumination ke kabel lampu dashboard (jika diperlukan).
6. Rapikan Kabel:
   • Gunakan cable ties untuk merapikan kabel dan mencegahnya tersangkut atau bergesekan dengan bagian mobil lainnya.
   • Pastikan kabel tidak menghalangi pergerakan pedal atau kemudi.
7. Uji Coba:
   • Nyalakan mesin mobil dan uji coba tape mobil.
   • Periksa apakah semua fungsi bekerja dengan baik.
   • Periksa apakah ada kabel yang panas atau berbau terbakar.

Tips Tambahan untuk Instalasi yang Aman dan Optimal

• Gunakan Kabel Berkualitas: Investasikan pada kabel power yang berkualitas baik dengan ukuran yang sesuai. Kabel yang terlalu tipis dapat menyebabkan voltage drop dan mempengaruhi performa audio.
• Gunakan Fuse yang Tepat: Pastikan fuse yang Anda gunakan memiliki rating yang sesuai dengan kebutuhan tape mobil Anda.
• Sambungan yang Kuat: Pastikan semua sambungan kabel kuat dan tidak longgar. Gunakan konektor berkualitas baik atau solder sambungan untuk hasil yang lebih baik.
• Isolasi yang Baik: Bungkus semua sambungan dengan isolasi kabel untuk mencegah korsleting.
• Hindari Menarik Kabel di Atas Bagian yang Bergerak: Hindari menarik kabel di atas bagian mobil yang bergerak, seperti pedal atau kemudi.
• Konsultasi dengan Ahli: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya konsultasikan dengan ahli instalasi audio mobil.

Masalah Umum dan Cara Mengatasinya

• Tape Mobil Tidak Menyala: Periksa fuse, kabel power, dan kabel ground. Pastikan semua sambungan terhubung dengan baik.
• Suara Berdengung: Periksa ground. Pastikan kabel ground terhubung ke titik ground yang baik. Coba gunakan ground loop isolator.
• Aki Cepat Tekor: Periksa apakah ada komponen yang terus menarik daya meskipun kunci kontak OFF. Periksa sambungan kabel power.
• Fuse Putus: Periksa apakah ada korsleting. Ganti fuse dengan rating yang sama. Jika fuse terus putus, kemungkinan ada masalah pada tape mobil atau jalur kabel.

Pentingnya Keamanan dan Pencegahan Korsleting

Keamanan adalah prioritas utama dalam instalasi audio mobil. Korsleting dapat menyebabkan kebakaran dan kerusakan serius pada mobil Anda. Berikut adalah beberapa langkah pencegahan:

• Putuskan Aki: Selalu putuskan aki sebelum memulai pekerjaan pada sistem kelistrikan mobil.
• Gunakan Fuse: Selalu gunakan fuse pada kabel power.
• Periksa Kabel: Periksa kabel secara berkala untuk memastikan tidak ada yang terkelupas atau rusak.
• Hindari Modifikasi Berlebihan: Hindari modifikasi sistem kelistrikan mobil yang berlebihan tanpa pengetahuan yang memadai.

Kesimpulan

Memasang tape mobil di Grand Max memang memerlukan sedikit usaha ekstra, terutama dalam menemukan sumber power yang tepat. Namun, dengan panduan yang jelas, alat yang tepat, dan sedikit kesabaran, Anda dapat menikmati audio yang mantap di perjalanan Anda. Ingatlah selalu untuk mengutamakan keamanan dan kualitas instalasi. Jangan ragu untuk meminta bantuan profesional jika Anda merasa kesulitan. Dengan begitu, Anda bisa terhindar dari masalah korsleting yang merugikan dan mendapatkan pengalaman audio yang maksimal di Grand Max kesayangan Anda.
