Mobilio generasi pertama, dengan kabin luas dan performa yang handal, telah menjadi pilihan populer bagi keluarga Indonesia. Namun, seiring usia kendaraan, masalah dengan sistem AC kerap muncul. Salah satu penyebab umum adalah kerusakan pada relay AC. Artikel ini akan mengupas tuntas letak relay AC Mobilio generasi pertama, memberikan panduan lengkap untuk troubleshooting, dan tips perawatan agar AC mobil Anda tetap dingin dan nyaman.
Mengapa Relay AC Penting? Memahami Peran Vitalnya dalam Sistem Pendingin Mobilio
Sebelum kita membahas letak spesifik relay AC Mobilio, penting untuk memahami mengapa komponen ini begitu krusial. Relay berfungsi sebagai saklar elektronik yang dioperasikan oleh tegangan kecil. Dalam sistem AC, relay AC bertugas untuk menghubungkan dan memutuskan arus listrik yang lebih besar ke komponen-komponen penting seperti kompresor AC dan motor blower.
Bayangkan jika relay AC tidak berfungsi:
- AC Tidak Menyala: Kompresor tidak akan mendapatkan daya, sehingga tidak dapat memompa refrigerant dan menghasilkan udara dingin.
- Motor Blower Tidak Berfungsi: Udara dingin tidak akan tertiup ke dalam kabin, membuat sistem AC menjadi tidak efektif.
- Kerusakan Komponen Lain: Kegagalan relay dapat menyebabkan lonjakan tegangan yang merusak komponen AC lainnya.
Oleh karena itu, memahami fungsi dan letak relay AC adalah langkah penting dalam perawatan dan perbaikan sistem pendingin Mobilio Anda.

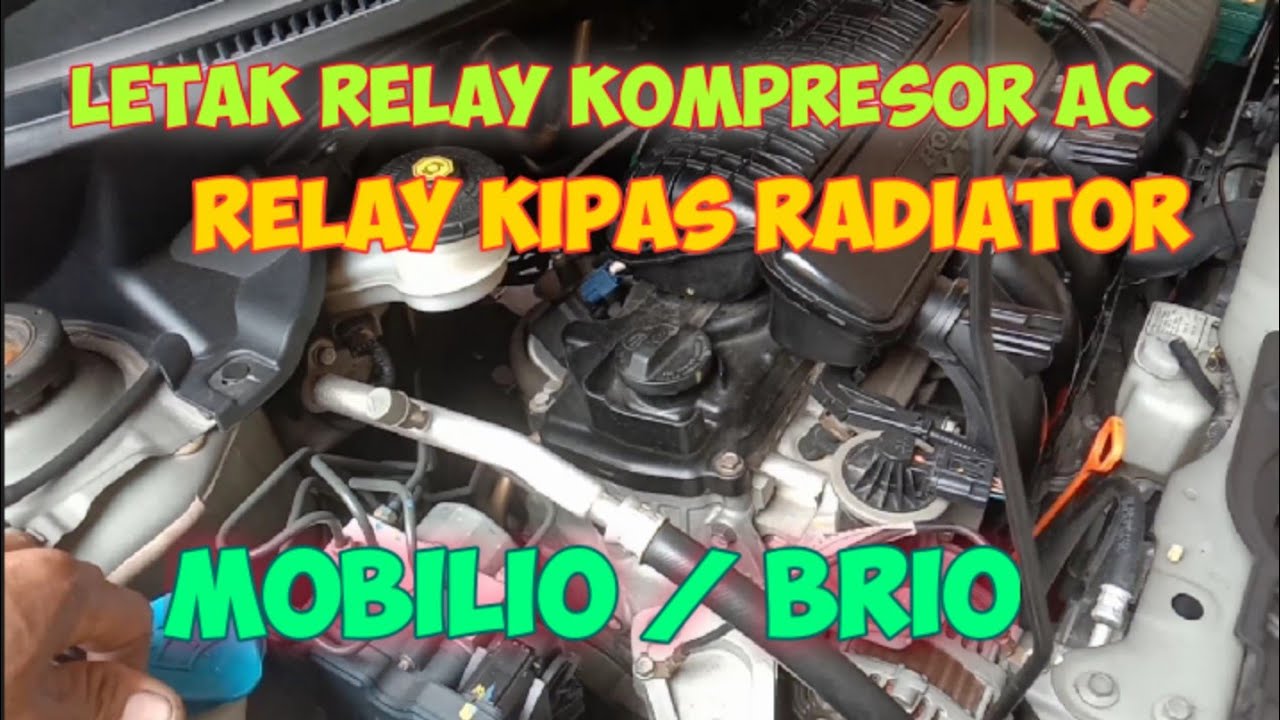

Lokasi Strategis: Dimana Sebenarnya Relay AC Mobilio Generasi Pertama Bersembunyi?
Mencari relay AC di Mobilio generasi pertama memerlukan ketelitian. Relay AC umumnya terletak di salah satu dari dua lokasi utama:
-
Kotak Relay di Ruang Mesin: Lokasi ini paling umum. Kotak relay biasanya berbentuk persegi atau persegi panjang dan terbuat dari plastik berwarna hitam atau abu-abu. Letaknya bervariasi, tetapi seringkali ditemukan di dekat aki, di sisi fender, atau di dekat firewall (dinding pemisah antara ruang mesin dan kabin).
- Tips Mencari: Periksa manual pemilik kendaraan Anda. Manual biasanya memberikan diagram lokasi kotak relay dan identifikasi relay-relay di dalamnya. Jika manual tidak tersedia, perhatikan label di dalam kotak relay. Label ini biasanya menunjukkan fungsi masing-masing relay. Cari label yang bertuliskan "A/C Relay," "Compressor Relay," atau simbol yang terkait dengan AC.
-
Kotak Relay di Dalam Kabin: Pada beberapa model, relay AC mungkin terletak di dalam kabin, biasanya di bawah dasbor atau di dekat kotak sekering. Lokasi ini kurang umum dibandingkan di ruang mesin.
- Tips Mencari: Periksa area di bawah dasbor, terutama di sisi pengemudi atau penumpang. Lepaskan penutup plastik jika ada untuk mengakses kotak relay. Perhatikan juga area di sekitar kotak sekering. Sama seperti di ruang mesin, cari label yang mengidentifikasi relay AC.
Peringatan Penting: Sebelum melakukan pemeriksaan atau penggantian relay, pastikan mesin mobil mati dan kunci kontak dalam posisi OFF. Lepaskan kabel negatif aki untuk menghindari risiko sengatan listrik atau kerusakan pada sistem kelistrikan.
Troubleshooting Relay AC: Mengenali Gejala Kerusakan dan Langkah-Langkah Diagnosa
Bagaimana Anda tahu jika relay AC Mobilio Anda bermasalah? Berikut adalah beberapa gejala umum yang perlu diperhatikan:
- AC Tidak Menyala: Ini adalah gejala paling umum. Jika AC tidak mengeluarkan udara dingin sama sekali, kemungkinan besar relay AC tidak berfungsi.
- AC Kadang Menyala Kadang Tidak: Jika AC hanya menyala sesekali atau mati tiba-tiba, relay mungkin mengalami masalah intermiten.
- Suara Klik Berulang: Anda mungkin mendengar suara klik berulang dari relay AC, terutama saat AC dihidupkan. Ini bisa menjadi indikasi bahwa relay sedang berjuang untuk berfungsi.
- Bau Terbakar: Bau terbakar dari area kotak relay bisa menjadi tanda bahwa relay sudah rusak parah dan perlu segera diganti.
Langkah-Langkah Diagnosa:
- Periksa Sekering: Sebelum mencurigai relay, periksa sekering AC. Sekering yang putus dapat menyebabkan gejala yang mirip dengan kerusakan relay. Temukan sekering AC di kotak sekering dan periksa apakah kondisinya baik. Ganti sekering jika putus.
- Uji Relay dengan Multimeter: Multimeter adalah alat yang berguna untuk menguji relay. Lepaskan relay dari kotak relay dan gunakan multimeter untuk menguji kontinuitas antara terminal-terminalnya. Anda dapat mencari video tutorial online yang menunjukkan cara menguji relay dengan multimeter.
- Tukar Relay dengan Relay Lain: Jika Anda tidak memiliki multimeter, Anda dapat mencoba menukar relay AC dengan relay lain yang memiliki spesifikasi yang sama di kotak relay. Misalnya, Anda dapat menukar relay AC dengan relay lampu. Jika AC mulai berfungsi setelah penukaran, berarti relay AC memang rusak.
- Periksa Kabel dan Konektor: Periksa kabel dan konektor yang terhubung ke relay AC. Pastikan tidak ada kabel yang putus, korosi, atau longgar.
Catatan Penting: Jika Anda tidak yakin dengan kemampuan Anda untuk melakukan diagnosa dan perbaikan sendiri, sebaiknya bawa Mobilio Anda ke bengkel AC yang terpercaya.
Memilih Relay AC yang Tepat: Spesifikasi dan Merek yang Direkomendasikan untuk Mobilio Generasi Pertama
Jika relay AC Anda rusak dan perlu diganti, pastikan Anda memilih relay yang tepat. Perhatikan hal-hal berikut:
- Spesifikasi: Pastikan relay memiliki spesifikasi yang sama dengan relay asli. Periksa nomor part atau spesifikasi tegangan dan arus yang tertera pada relay asli.
- Merek: Pilihlah relay dari merek yang terpercaya. Merek-merek seperti Denso, Bosch, dan Omron umumnya dikenal memiliki kualitas yang baik.
- Kesesuaian: Pastikan relay tersebut kompatibel dengan Mobilio generasi pertama. Tanyakan kepada penjual apakah relay tersebut cocok untuk model mobil Anda.
Tips Membeli Relay:
- Beli di Toko Suku Cadang Terpercaya: Hindari membeli relay dari sumber yang tidak jelas. Belilah di toko suku cadang yang memiliki reputasi baik dan menjual produk asli.
- Periksa Kondisi Fisik Relay: Periksa relay secara visual sebelum membeli. Pastikan tidak ada kerusakan fisik seperti retak, pecah, atau korosi.
- Simpan Bukti Pembelian: Simpan bukti pembelian jika Anda perlu menukar relay jika ternyata tidak berfungsi dengan baik.
Perawatan Preventif: Tips Menjaga Kondisi Relay AC Mobilio Tetap Optimal
Mencegah lebih baik daripada mengobati. Berikut adalah beberapa tips perawatan preventif untuk menjaga kondisi relay AC Mobilio Anda tetap optimal:
- Rutin Membersihkan Kotak Relay: Bersihkan kotak relay secara berkala untuk menghilangkan debu dan kotoran yang dapat menyebabkan korosi. Gunakan kuas kecil atau penyedot debu untuk membersihkan area di sekitar relay.
- Periksa Kondisi Kabel dan Konektor: Periksa kondisi kabel dan konektor secara berkala. Pastikan tidak ada kabel yang putus, korosi, atau longgar.
- Ganti Relay Secara Berkala: Meskipun relay tidak menunjukkan gejala kerusakan, pertimbangkan untuk menggantinya secara berkala, misalnya setiap 2-3 tahun. Ini dapat membantu mencegah kerusakan yang lebih parah pada sistem AC.
- Gunakan AC Secara Teratur: Menggunakan AC secara teratur dapat membantu menjaga kondisi relay tetap baik. Relay yang jarang digunakan cenderung lebih rentan terhadap korosi dan kerusakan.
- Hindari Beban Berlebihan: Hindari penggunaan aksesori listrik yang berlebihan saat AC sedang menyala. Beban berlebihan dapat menyebabkan relay bekerja lebih keras dan memperpendek umur pakainya.
Kesimpulan: Menguasai Sistem AC Mobilio untuk Kenyamanan Berkendara Tanpa Batas
Memahami letak dan fungsi relay AC Mobilio generasi pertama adalah langkah penting dalam merawat sistem pendingin mobil Anda. Dengan mengetahui lokasi relay, gejala kerusakan, dan langkah-langkah troubleshooting, Anda dapat mengidentifikasi dan mengatasi masalah AC dengan lebih cepat dan efisien.
Ingatlah untuk selalu melakukan perawatan preventif secara berkala dan menggunakan suku cadang yang berkualitas. Jika Anda merasa kesulitan atau tidak yakin dengan kemampuan Anda, jangan ragu untuk berkonsultasi dengan mekanik AC yang terpercaya.
Dengan perawatan yang tepat, Anda dapat memastikan sistem AC Mobilio Anda tetap berfungsi dengan baik dan memberikan kenyamanan berkendara tanpa batas, bahkan di tengah cuaca panas yang terik. Selamat mencoba!
