AC mobil adalah penyelamat di tengah terik matahari. Namun, pernahkah Anda merasa AC Mobilio kesayangan tiba-tiba kehilangan kesejukannya? Sebelum panik dan langsung membawa ke bengkel, ada baiknya melakukan pengecekan sederhana. Salah satu komponen yang sering menjadi biang kerok adalah relay AC. Artikel ini akan membimbing Anda langkah demi langkah untuk memeriksa relay AC Mobilio secara mandiri, lengkap dengan informasi tambahan dan tips menarik.
Mengapa Relay AC Penting?
Relay AC berfungsi sebagai saklar elektronik yang mengontrol aliran listrik ke kompresor AC. Bayangkan relay sebagai "otak kecil" yang menerima sinyal dari sistem kontrol AC dan kemudian memerintahkan kompresor untuk bekerja. Tanpa relay yang berfungsi dengan baik, kompresor tidak akan mendapatkan daya yang dibutuhkan, dan AC pun hanya akan mengeluarkan angin biasa.
Gejala Relay AC Mobilio Bermasalah:
Sebelum melangkah lebih jauh, kenali dulu gejala-gejala umum yang menandakan relay AC Mobilio Anda mungkin bermasalah:
- AC tidak dingin sama sekali: Ini adalah gejala paling jelas. Jika AC hanya mengeluarkan angin hangat, kemungkinan besar kompresor tidak bekerja karena tidak mendapatkan daya dari relay.
- AC kadang dingin, kadang tidak: Gejala ini menunjukkan relay bekerja tidak stabil. Mungkin ada masalah pada koneksi internal relay atau kumparan yang mulai aus.
- Kompresor AC tidak mau hidup: Anda tidak mendengar suara "klik" kompresor saat AC dihidupkan. Suara "klik" ini menandakan kompresor menerima daya dan mulai bekerja.
- Sekring AC sering putus: Relay yang rusak dapat menyebabkan korsleting, yang pada gilirannya akan membuat sekring AC putus berulang kali.
- Kinerja AC menurun: Meskipun AC masih dingin, tetapi tidak sedingin biasanya. Hal ini bisa disebabkan oleh relay yang tidak memberikan daya yang cukup ke kompresor.
Lokasi Relay AC Mobilio
Langkah pertama adalah menemukan lokasi relay AC Mobilio. Biasanya, relay AC terletak di kotak sekring dan relay yang ada di ruang mesin. Namun, lokasi pastinya bisa berbeda tergantung tahun pembuatan dan tipe Mobilio Anda.
Tips Mencari Lokasi Relay:
- Periksa Diagram Kotak Sekring: Diagram ini biasanya terletak di bagian dalam penutup kotak sekring. Cari simbol atau keterangan yang mengindikasikan relay AC (biasanya bertuliskan "AC Relay," "Compressor Relay," atau simbol AC).
- Konsultasikan Buku Manual Mobil: Buku manual adalah sumber informasi terbaik. Di sana, Anda akan menemukan diagram yang lebih detail dan penjelasan yang jelas tentang lokasi setiap relay dan sekring.
- Cari di Internet: Jika Anda tidak menemukan diagram di mobil atau buku manual, coba cari di internet dengan kata kunci "diagram relay AC Mobilio [tahun pembuatan]". Banyak forum dan situs otomotif yang menyediakan informasi ini.
Setelah menemukan kotak sekring dan relay, identifikasi relay AC berdasarkan diagram atau keterangan yang ada. Biasanya, relay AC memiliki warna yang berbeda dari relay lainnya, misalnya biru, hijau, atau cokelat.
Alat dan Bahan yang Dibutuhkan
Sebelum mulai melakukan pengecekan, pastikan Anda memiliki alat dan bahan berikut:
- Obeng: Untuk membuka penutup kotak sekring dan relay.
- Multimeter (Avometer): Alat ini digunakan untuk mengukur tegangan, resistansi, dan kontinuitas.
- Relay Pengganti (Opsional): Jika Anda mencurigai relay rusak, siapkan relay pengganti yang sesuai dengan spesifikasi Mobilio Anda.
- Kertas dan Pulpen: Untuk mencatat hasil pengukuran dan lokasi relay.
- Tang Kecil: Untuk mencabut relay dengan hati-hati.
Langkah-Langkah Cek Relay AC Mobilio: Metode Sederhana
Berikut adalah langkah-langkah sederhana untuk memeriksa relay AC Mobilio:
1. Pemeriksaan Visual:
- Periksa kondisi fisik relay: Cari tanda-tanda kerusakan fisik seperti retak, pecah, atau terbakar. Jika Anda menemukan kerusakan, relay tersebut sudah pasti perlu diganti.
- Periksa konektor relay: Pastikan konektor relay bersih dan tidak berkarat. Koneksi yang buruk dapat menyebabkan relay tidak berfungsi dengan baik.

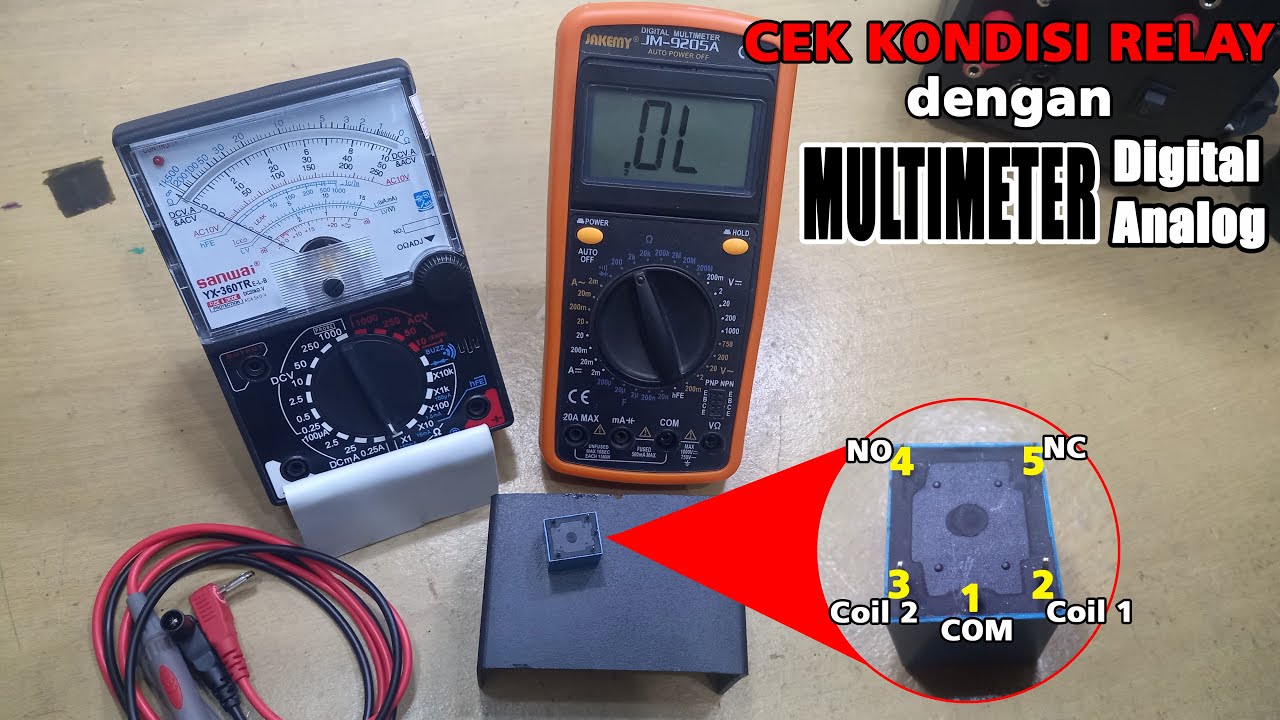

2. Tes Kontinuitas Kumparan Relay (Menggunakan Multimeter):
- Identifikasi pin kumparan relay: Biasanya, pin kumparan relay ditandai dengan angka 85 dan 86. Lihat diagram pada badan relay untuk memastikannya.
- Atur multimeter ke mode pengukuran resistansi (Ohm): Pastikan multimeter menunjukkan angka "0" saat kedua probe disentuhkan.
- Tempelkan probe multimeter ke pin 85 dan 86: Baca nilai resistansi yang ditampilkan oleh multimeter. Nilai resistansi yang normal biasanya berkisar antara 70 hingga 120 Ohm. Jika multimeter menunjukkan angka "0" (short circuit) atau "tak terhingga" (open circuit), kumparan relay rusak dan relay perlu diganti.
3. Tes Kontinuitas Kontak Relay (Menggunakan Multimeter):
- Identifikasi pin kontak relay: Biasanya, pin kontak relay ditandai dengan angka 30 dan 87. Lihat diagram pada badan relay untuk memastikannya.
- Atur multimeter ke mode pengukuran kontinuitas (buzzer mode): Mode ini akan mengeluarkan bunyi "bip" jika ada kontinuitas antara kedua probe.
- Tempelkan probe multimeter ke pin 30 dan 87: Pada kondisi relay tidak aktif (tidak dialiri listrik), seharusnya tidak ada kontinuitas (multimeter tidak berbunyi).
- Berikan daya 12V ke pin 85 dan 86: Anda bisa menggunakan aki mobil atau power supply 12V. Saat dialiri listrik, relay akan aktif dan kontak antara pin 30 dan 87 harus tersambung (multimeter berbunyi). Jika tidak ada kontinuitas, relay rusak dan perlu diganti.
4. Metode Pertukaran Relay:
- Cari relay lain yang identik: Di kotak sekring dan relay, biasanya ada relay lain yang memiliki spesifikasi yang sama dengan relay AC. Misalnya, relay untuk klakson atau lampu.
- Cabut relay AC dan relay pengganti: Lakukan dengan hati-hati agar tidak merusak pin relay atau soket.
- Tukar posisi relay: Pasang relay pengganti di soket relay AC, dan pasang relay AC di soket relay pengganti.
- Coba hidupkan AC: Jika AC sekarang berfungsi, berarti relay AC yang lama memang rusak. Jika AC tetap tidak berfungsi, berarti masalahnya bukan pada relay AC.
Tips Tambahan dan Pencegahan
- Gunakan Relay Berkualitas: Pilih relay dengan merek yang terpercaya dan sesuai dengan spesifikasi Mobilio Anda. Relay berkualitas akan lebih awet dan memberikan kinerja yang optimal.
- Periksa Kondisi Soket Relay: Pastikan soket relay bersih dan tidak longgar. Soket yang longgar dapat menyebabkan koneksi yang buruk dan membuat relay tidak berfungsi dengan baik.
- Hindari Overload: Pastikan sistem AC tidak mengalami overload. Overload dapat menyebabkan relay bekerja lebih keras dan memperpendek umur pakainya.
- Lakukan Perawatan AC Secara Berkala: Perawatan AC secara berkala, seperti membersihkan filter AC dan memeriksa tekanan refrigerant, dapat membantu menjaga kinerja AC dan mencegah kerusakan pada komponen AC, termasuk relay.
- Jangan Panik! Jika Anda merasa ragu atau tidak yakin dengan kemampuan Anda, sebaiknya bawa Mobilio Anda ke bengkel terpercaya. Teknisi yang berpengalaman akan dapat mendiagnosis masalah dengan tepat dan memberikan solusi yang terbaik.
Kiat Memilih Relay Pengganti yang Tepat
Saat membeli relay pengganti untuk AC Mobilio, perhatikan beberapa hal berikut:
- Amperage Rating: Pastikan relay pengganti memiliki amperage rating yang sama atau lebih tinggi dari relay aslinya. Amperage rating menunjukkan kemampuan relay untuk menahan arus listrik.
- Voltage Rating: Pastikan relay pengganti memiliki voltage rating yang sesuai dengan sistem kelistrikan Mobilio (biasanya 12V).
- Pin Configuration: Pastikan konfigurasi pin relay pengganti sama dengan relay aslinya. Jika konfigurasi pin berbeda, relay tidak akan berfungsi dengan benar.
- Merek: Pilih relay dari merek yang terpercaya dan memiliki reputasi baik.
Penting untuk selalu mencatat atau memotret posisi relay sebelum dicabut, ini sangat berguna untuk memastikan tidak ada kesalahan pemasangan kembali.
Dengan mengikuti panduan ini, Anda dapat memeriksa relay AC Mobilio secara mandiri dan menghemat biaya perbaikan. Selamat mencoba dan semoga AC Mobilio Anda kembali sejuk!
Rekomendasi:
Jika setelah melakukan pengecekan di atas dan Anda masih ragu, atau menemukan indikasi kerusakan yang kompleks, jangan ragu untuk membawa Mobilio Anda ke bengkel AC mobil yang terpercaya. Diagnosa yang tepat oleh profesional akan memastikan masalah teratasi dengan efektif dan mencegah kerusakan lebih lanjut pada sistem AC mobil Anda. Selain itu, pertimbangkan untuk menggunakan relay AC dari merek yang sudah terpercaya dan memiliki reputasi baik, meskipun harganya mungkin sedikit lebih mahal, namun kualitas dan keawetannya akan sepadan dengan investasi Anda.
