Relay Fan AC Mobilio: Adem Maksimal, Info Minimalis!

Mobilio, si mobil keluarga andalan Honda, memang dikenal dengan kenyamanan dan efisiensi bahan bakarnya. Tapi, pernahkah Anda merasa AC Mobilio kurang dingin? Bisa jadi, masalahnya ada pada komponen kecil namun krusial: relay fan AC. Nah, artikel ini akan mengupas tuntas seluk-beluk relay fan AC Mobilio, mulai dari letaknya, fungsinya, cara mendeteksi kerusakan, hingga tips perawatannya. Mari kita mulai!

Daftar Isi

Mengapa Relay Fan AC Itu Penting?

Sebelum kita membahas letaknya, penting untuk memahami mengapa relay fan AC ini begitu vital. Sederhananya, relay adalah saklar elektromagnetik yang bertugas mengontrol arus listrik besar dengan menggunakan arus listrik kecil. Dalam sistem AC mobil, relay fan AC berfungsi untuk:

Menghidupkan dan mematikan kipas (fan) AC: Kipas AC bertugas mendinginkan kondensor, komponen yang melepaskan panas dari refrigerant (freon). Tanpa kipas yang bekerja optimal, kondensor tidak dapat berfungsi dengan baik, dan AC pun menjadi kurang dingin.
Melindungi komponen AC: Relay memastikan bahwa arus listrik yang mengalir ke kipas AC sesuai dengan spesifikasi yang dibutuhkan. Hal ini mencegah kerusakan pada motor kipas dan komponen AC lainnya akibat kelebihan arus.
Memastikan kinerja AC yang optimal: Dengan mengatur kerja kipas AC secara efisien, relay membantu menjaga suhu refrigerant tetap ideal, sehingga AC dapat memberikan kesejukan yang maksimal.

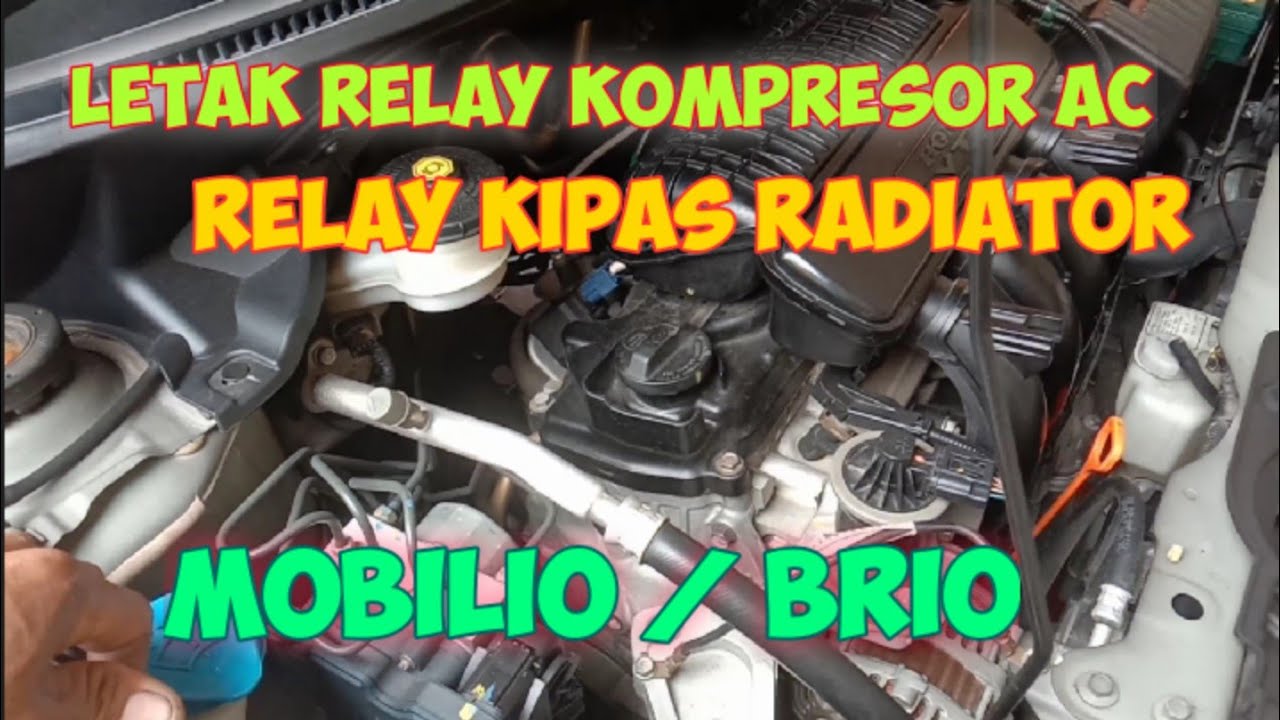

Lokasi Relay Fan AC Mobilio: Mencari Si Tersembunyi

Nah, sekarang kita masuk ke inti pembahasan: di mana sih letak relay fan AC Mobilio? Umumnya, relay fan AC Mobilio terletak di dalam kotak relay (relay box) atau kotak sekring (fuse box). Namun, letak persisnya bisa berbeda tergantung pada tahun produksi dan tipe Mobilio Anda. Berikut adalah panduan umum:

Kotak Sekring/Relay di Ruang Mesin: Ini adalah lokasi yang paling umum. Buka kap mesin Mobilio Anda. Biasanya, kotak sekring/relay terletak di dekat aki (accu) atau di sisi kiri atau kanan ruang mesin. Kotak ini biasanya terbuat dari plastik hitam dan memiliki penutup yang bisa dibuka.
Kotak Sekring/Relay di Dalam Kabin: Beberapa model Mobilio mungkin memiliki kotak sekring/relay tambahan di dalam kabin, biasanya di bawah dasbor (dashboard) sisi pengemudi atau di dekat laci penyimpanan.

Tips Mencari:

Periksa Manual Pemilik: Cara paling akurat untuk menemukan lokasi relay fan AC adalah dengan melihat buku manual pemilik Mobilio Anda. Di sana, Anda akan menemukan diagram yang menunjukkan letak semua sekring dan relay, beserta keterangannya.
Cari Diagram di Tutup Kotak Sekring/Relay: Biasanya, di bagian dalam tutup kotak sekring/relay terdapat diagram yang menunjukkan fungsi masing-masing sekring dan relay. Cari simbol kipas atau tulisan yang berhubungan dengan "AC Fan" atau "Cooling Fan".
Perhatikan Warna Kabel: Perhatikan warna kabel yang terhubung ke relay. Jika Anda menemukan relay dengan kabel berwarna yang sama dengan kabel yang terhubung ke kipas AC, kemungkinan besar itu adalah relay fan AC.

Peringatan:

Matikan Mesin: Selalu matikan mesin dan cabut kunci kontak sebelum membuka kotak sekring/relay dan melakukan pemeriksaan.
Hati-Hati: Hindari menyentuh terminal atau kabel yang terbuka untuk mencegah sengatan listrik.

Identifikasi Relay Fan AC: Bukan Sekadar Kotak Kecil

Setelah menemukan kotak relay, langkah selanjutnya adalah mengidentifikasi relay fan AC. Relay biasanya berbentuk kotak kecil dengan beberapa kaki (terminal). Untuk memastikan bahwa Anda menemukan relay yang tepat, perhatikan hal-hal berikut:

Diagram: Seperti yang disebutkan sebelumnya, diagram di tutup kotak relay adalah kunci utama. Cari relay yang dilabeli dengan "AC Fan," "Cooling Fan," atau simbol kipas.
Warna: Warna relay bisa bervariasi, tetapi biasanya berwarna hitam, biru, atau cokelat.
Ukuran: Relay biasanya berukuran sekitar 2-3 cm persegi.
Nomor Seri: Beberapa relay memiliki nomor seri yang bisa Anda cocokkan dengan informasi di manual pemilik atau di internet.

Tips Tambahan:

Cari Relay yang Mirip: Jika Anda kesulitan menemukan relay yang tepat, coba cari relay lain di kotak relay yang memiliki bentuk, ukuran, dan jumlah kaki yang sama. Bandingkan diagramnya untuk memastikan fungsinya.
Konsultasikan dengan Mekanik: Jika Anda ragu, jangan sungkan untuk berkonsultasi dengan mekanik terpercaya. Mereka memiliki pengalaman dan pengetahuan untuk membantu Anda menemukan relay yang tepat.

Gejala Relay Fan AC Mobilio Rusak: Kapan Harus Bertindak?

Relay fan AC yang rusak dapat menyebabkan berbagai masalah pada sistem AC Mobilio Anda. Berikut adalah beberapa gejala yang perlu Anda waspadai:

AC Tidak Dingin: Ini adalah gejala yang paling umum. Jika relay fan AC rusak, kipas AC tidak akan berputar atau berputar dengan kecepatan rendah, sehingga kondensor tidak dapat mendinginkan refrigerant dengan baik, dan AC pun menjadi kurang dingin.
Kipas AC Tidak Berputar: Jika Anda perhatikan bahwa kipas AC tidak berputar sama sekali saat AC dihidupkan, kemungkinan besar relay fan AC rusak.
Kipas AC Berputar Terus Menerus: Sebaliknya, jika kipas AC terus berputar meskipun AC dimatikan, ini juga bisa menjadi tanda kerusakan pada relay fan AC.
Overheating: Dalam kasus yang parah, relay fan AC yang rusak dapat menyebabkan mesin mobil mengalami overheating. Hal ini terjadi karena kipas AC juga berperan dalam mendinginkan radiator.
Suara Aneh dari Kipas AC: Jika Anda mendengar suara aneh seperti berdecit atau berderit dari kipas AC, ini bisa menjadi tanda bahwa relay fan AC tidak berfungsi dengan baik.

Cara Memeriksa Relay Fan AC Mobilio: Deteksi Mandiri

Ada beberapa cara sederhana untuk memeriksa apakah relay fan AC Mobilio Anda berfungsi dengan baik:

Pemeriksaan Visual: Periksa relay secara visual. Apakah ada tanda-tanda kerusakan seperti retak, terbakar, atau meleleh? Jika ada, relay perlu diganti.
Tes Sederhana dengan Relay Lain: Jika Anda memiliki relay lain yang identik di kotak relay (misalnya, relay klakson), Anda bisa mencoba menukar relay fan AC dengan relay tersebut. Jika setelah ditukar AC berfungsi normal, berarti relay fan AC Anda rusak.
Multimeter: Gunakan multimeter untuk mengukur kontinuitas (hubungan) pada terminal relay. Anda juga bisa menggunakan multimeter untuk mengukur tegangan yang masuk ke relay.
Uji Langsung dengan Aki: Lepaskan relay dari soketnya. Berikan tegangan 12V dari aki ke terminal relay yang mengaktifkan kumparan (biasanya terminal 85 dan 86). Anda akan mendengar suara "klik" jika relay berfungsi. Kemudian, ukur kontinuitas antara terminal 30 dan 87. Seharusnya ada kontinuitas saat relay aktif.

Peringatan:

Hati-Hati dengan Listrik: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pemeriksaan relay kepada mekanik yang berpengalaman.
Gunakan Alat yang Tepat: Pastikan Anda menggunakan alat yang tepat dan mengikuti prosedur yang benar saat melakukan pemeriksaan.

Mengganti Relay Fan AC Mobilio: Langkah Demi Langkah

Jika relay fan AC Mobilio Anda rusak, Anda bisa menggantinya sendiri dengan mengikuti langkah-langkah berikut:

Beli Relay Pengganti: Beli relay pengganti yang sesuai dengan spesifikasi Mobilio Anda. Pastikan relay tersebut memiliki nomor seri dan fungsi yang sama dengan relay yang rusak.
Matikan Mesin dan Cabut Kunci Kontak: Pastikan mesin mobil mati dan kunci kontak dicabut sebelum memulai penggantian.
Lepaskan Relay yang Rusak: Lepaskan relay yang rusak dari soketnya. Biasanya, Anda hanya perlu menariknya keluar.
Pasang Relay Pengganti: Pasang relay pengganti ke dalam soket. Pastikan relay terpasang dengan benar dan kuat.
Uji Coba: Hidupkan mesin dan AC untuk memastikan relay baru berfungsi dengan baik. Periksa apakah kipas AC berputar dengan normal dan AC mengeluarkan udara dingin.

Tips Perawatan Relay Fan AC Mobilio: Mencegah Lebih Baik daripada Mengobati

Berikut adalah beberapa tips untuk merawat relay fan AC Mobilio Anda:

Periksa Secara Berkala: Periksa relay secara visual secara berkala untuk memastikan tidak ada tanda-tanda kerusakan.
Bersihkan Kotak Sekring/Relay: Bersihkan kotak sekring/relay secara berkala untuk mencegah debu dan kotoran menumpuk.
Ganti Relay Secara Preventif: Jika Anda sering menggunakan AC mobil, pertimbangkan untuk mengganti relay fan AC secara preventif setiap 2-3 tahun sekali.
Hindari Beban Berlebih: Hindari menggunakan AC secara berlebihan, terutama saat cuaca sangat panas.

Informasi Tambahan yang Relevan

Harga Relay Fan AC Mobilio: Harga relay fan AC Mobilio bervariasi tergantung pada merek dan kualitasnya. Biasanya, harga relay berkisar antara Rp 50.000 hingga Rp 200.000.
Merek Relay yang Direkomendasikan: Beberapa merek relay yang direkomendasikan untuk Mobilio adalah Denso, Bosch, dan Hella.
Tempat Membeli Relay: Anda bisa membeli relay fan AC Mobilio di toko onderdil mobil, bengkel AC mobil, atau toko online.

Rekomendasi

Jika Anda mengalami masalah dengan AC Mobilio Anda, jangan langsung panik. Periksa terlebih dahulu relay fan AC. Seringkali, masalah AC yang kurang dingin disebabkan oleh relay yang rusak. Dengan sedikit pengetahuan dan keterampilan, Anda bisa memeriksa dan mengganti relay sendiri. Namun, jika Anda ragu, jangan sungkan untuk berkonsultasi dengan mekanik terpercaya.
