Relay Pompa Bensin Grand Livina: Misteri Terpecahkan + Tips Praktis

Mencari letak relay pompa bensin pada Grand Livina kesayangan memang terkadang seperti mencari jarum dalam tumpukan jerami. Apalagi, jika mobil kesayangan tiba-tiba mogok dan kita menduga masalahnya ada pada relay pompa bensin. Artikel ini hadir sebagai panduan lengkap, tak hanya sekadar menunjukkan letak relay, tetapi juga memberikan informasi mendalam, tips praktis, dan troubleshooting sederhana. Siapkan diri Anda untuk menjadi ahli relay pompa bensin Grand Livina!

Daftar Isi

Mengapa Relay Pompa Bensin Penting?

Sebelum kita membahas lokasi spesifik, mari kita pahami dulu mengapa komponen kecil ini begitu krusial. Relay pompa bensin berfungsi sebagai saklar elektronik yang mengontrol aliran listrik ke pompa bensin. Fungsinya penting karena:

Keamanan: Pompa bensin membutuhkan arus listrik yang cukup besar. Jika arus ini dialirkan langsung melalui kunci kontak, risiko kerusakan pada kunci kontak dan korsleting akan meningkat. Relay, dengan saklar yang lebih besar, mampu menangani arus tinggi dengan aman.
Efisiensi: Relay hanya membutuhkan arus kecil dari kunci kontak untuk mengaktifkan saklar utamanya. Ini mengurangi beban pada sistem kelistrikan secara keseluruhan.
Kontrol: Relay memungkinkan ECU (Engine Control Unit) untuk mengontrol kapan pompa bensin aktif. Ini penting untuk berbagai fungsi, seperti saat mesin dihidupkan, dimatikan, atau saat terjadi kecelakaan (beberapa mobil memiliki fitur pemutus aliran bensin saat terjadi benturan).

Lokasi Fuse Box Grand Livina: Dimana Kita Mencari?

Grand Livina umumnya memiliki dua kotak sekring (fuse box):

Fuse Box di Dalam Kabin: Biasanya terletak di bawah dasbor, di sisi pengemudi. Anda mungkin perlu membuka panel kecil untuk mengaksesnya. Lokasi persisnya bisa sedikit berbeda tergantung tahun pembuatan dan tipe Grand Livina Anda. Lihat buku manual pemilik untuk lokasi yang tepat.

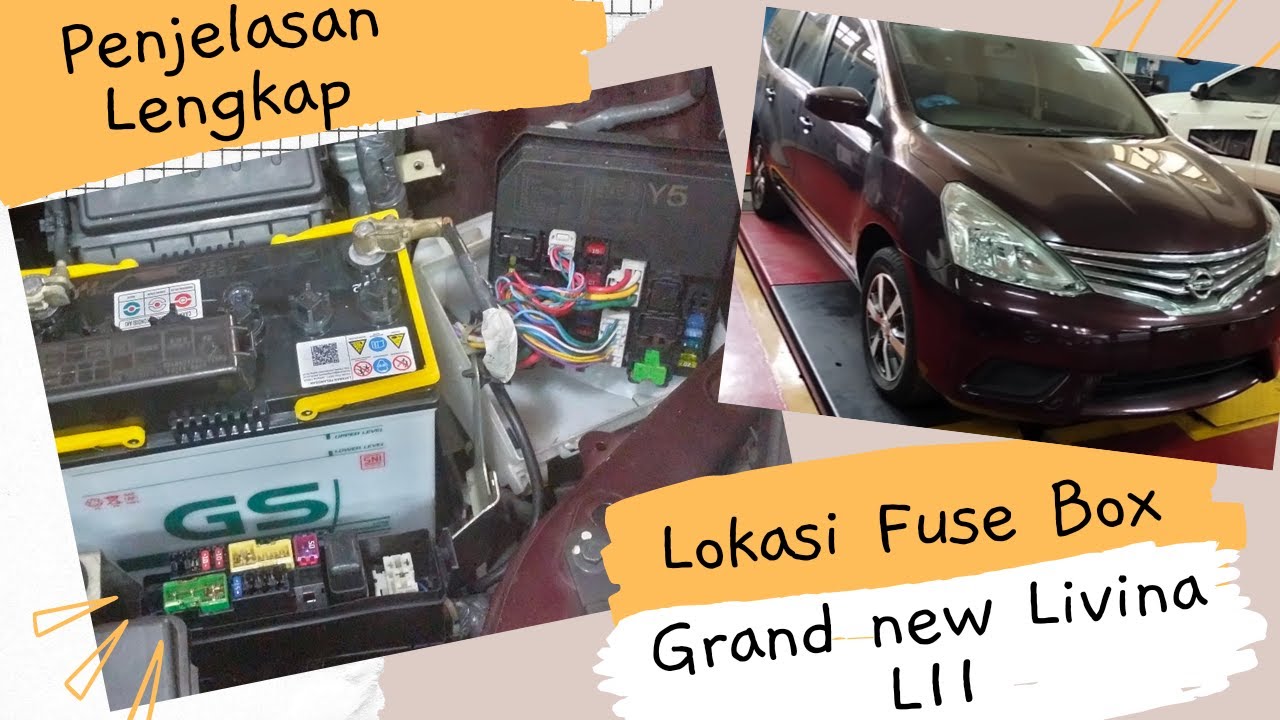

Fuse Box di Ruang Mesin: Terletak di dekat aki atau di sisi ruang mesin. Kotak ini biasanya lebih besar dan berisi sekring dan relay yang lebih vital untuk fungsi mesin.

Relay pompa bensin Grand Livina umumnya terletak di fuse box yang berada di ruang mesin. Alasannya adalah karena relay ini berhubungan langsung dengan sistem bahan bakar dan mesin.

Membedah Fuse Box di Ruang Mesin: Mencari Sang "Relay Bensin"

Setelah menemukan fuse box di ruang mesin, langkah selanjutnya adalah mengidentifikasi relay pompa bensin. Di sinilah buku manual pemilik mobil Anda menjadi sangat berharga. Setiap pabrikan mobil memiliki diagram fuse box yang berbeda, dan diagram ini adalah kunci untuk menemukan relay yang tepat.

Namun, jika Anda tidak memiliki buku manual, jangan panik! Berikut adalah beberapa petunjuk umum:

Perhatikan Label: Setiap sekring dan relay di fuse box biasanya memiliki label yang menunjukkan fungsinya. Cari label yang bertuliskan "Fuel Pump Relay," "FP Relay," atau istilah serupa yang mengindikasikan pompa bensin.
Periksa Diagram di Tutup Fuse Box: Beberapa fuse box memiliki diagram yang dicetak di bagian dalam tutupnya. Diagram ini akan menunjukkan lokasi dan fungsi setiap sekring dan relay.
Warna dan Ukuran Relay: Meskipun tidak selalu konsisten, relay pompa bensin seringkali memiliki warna atau ukuran yang berbeda dari relay lainnya. Ini bisa menjadi petunjuk visual.
Posisi Relatif: Perhatikan posisi relay lain yang Anda ketahui fungsinya (misalnya, relay lampu utama atau relay klakson). Ini dapat membantu Anda mempersempit area pencarian.

Penting: Jangan mencabut atau memindahkan relay secara acak. Hal ini dapat menyebabkan masalah pada sistem kelistrikan mobil Anda.

Identifikasi Visual Relay Pompa Bensin Grand Livina

Relay pompa bensin Grand Livina biasanya berwarna biru atau hitam, namun warna ini tidak selalu menjadi patokan utama. Ukurannya umumnya standar seperti relay-relay lain pada fuse box, yakni berbentuk kotak dengan beberapa pin konektor di bagian bawahnya.

Cara terbaik untuk memastikannya adalah dengan:

Mencari kode part number yang tertera pada relay dan mencocokkannya dengan informasi relay pompa bensin Grand Livina di internet.
Mengecek diagram fuse box seperti yang sudah dijelaskan sebelumnya.

Troubleshooting Sederhana: Menguji Relay Pompa Bensin

Jika Anda mencurigai relay pompa bensin bermasalah, ada beberapa cara sederhana untuk mengujinya:

Uji Pendengaran: Minta seseorang memutar kunci kontak ke posisi "ON" (tanpa menghidupkan mesin), sementara Anda mendengarkan di dekat relay. Anda seharusnya mendengar suara "klik" dari relay saat diaktifkan. Jika tidak ada suara, kemungkinan relay rusak.
Pertukaran Relay: Jika Anda memiliki relay lain yang identik dan fungsinya tidak kritikal (misalnya, relay lampu kabut), Anda dapat mencoba menukar relay tersebut dengan relay pompa bensin. Jika mobil bisa dihidupkan setelah pertukaran, berarti relay pompa bensin memang rusak.
Pengujian dengan Multimeter: Jika Anda memiliki multimeter dan pengetahuan dasar tentang kelistrikan, Anda dapat menguji kontinuitas relay. Cari tutorial online tentang cara menguji relay dengan multimeter.

Peringatan: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pengujian kepada mekanik profesional.

Gejala Relay Pompa Bensin yang Bermasalah

Berikut adalah beberapa gejala umum yang mungkin mengindikasikan masalah pada relay pompa bensin:

Mobil Sulit Dihidupkan: Mesin mungkin membutuhkan waktu lebih lama untuk hidup atau bahkan tidak mau hidup sama sekali.
Mesin Mati Mendadak: Mesin bisa mati secara tiba-tiba saat sedang berjalan, terutama saat mesin panas.
Performa Mesin Buruk: Mesin mungkin terasa kurang bertenaga atau tersendat-sendat.
Suara Aneh dari Pompa Bensin: Anda mungkin mendengar suara dengung atau gemeretak yang tidak biasa dari pompa bensin.
Tidak Ada Suara Pompa Bensin Saat Kunci Kontak ON: Saat kunci kontak diputar ke posisi ON, biasanya terdengar suara "nging" halus dari pompa bensin yang sedang mengisi bahan bakar. Jika suara ini tidak ada, kemungkinan relay tidak mengaktifkan pompa bensin.

Tips Perawatan untuk Relay Pompa Bensin

Meskipun relay pompa bensin relatif tahan lama, ada beberapa hal yang dapat Anda lakukan untuk memperpanjang umurnya:

Hindari Modifikasi Berlebihan pada Sistem Kelistrikan: Modifikasi yang tidak tepat dapat membebani sistem kelistrikan dan memperpendek umur relay.
Pastikan Aki dalam Kondisi Baik: Aki yang lemah dapat menyebabkan tegangan yang tidak stabil dan merusak relay.
Periksa Kondisi Fuse Box Secara Berkala: Pastikan tidak ada korosi atau kerusakan pada konektor fuse box.
Ganti Relay Secara Berkala (Opsional): Beberapa mekanik merekomendasikan penggantian relay pompa bensin setiap beberapa tahun sebagai tindakan pencegahan.

Informasi Tambahan: Wiring Diagram dan Sumber Daya Online

Wiring Diagram: Diagram kelistrikan (wiring diagram) Grand Livina sangat membantu dalam melacak kabel dan komponen kelistrikan, termasuk relay pompa bensin. Anda dapat mencari wiring diagram di internet, forum otomotif, atau melalui layanan berlangganan informasi otomotif.
Forum Otomotif: Bergabunglah dengan forum otomotif khusus Grand Livina. Di sana Anda dapat bertanya kepada pemilik lain tentang pengalaman mereka dengan relay pompa bensin dan masalah kelistrikan lainnya.
YouTube: Banyak video tutorial di YouTube yang menunjukkan cara menguji dan mengganti relay pompa bensin. Cari video yang spesifik untuk Grand Livina.

Rekomendasi

Konsultasikan dengan Mekanik Profesional: Jika Anda tidak yakin dengan kemampuan Anda atau jika masalahnya kompleks, sebaiknya bawa mobil Anda ke mekanik profesional. Mereka memiliki peralatan dan pengetahuan yang diperlukan untuk mendiagnosis dan memperbaiki masalah dengan benar.
Gunakan Suku Cadang Asli atau Berkualitas Tinggi: Saat mengganti relay pompa bensin, gunakan suku cadang asli atau dari merek yang terpercaya. Suku cadang berkualitas rendah dapat menyebabkan masalah lebih lanjut.
Periksa Komponen Lain: Jika relay pompa bensin rusak, periksa juga komponen lain yang terkait dengan sistem bahan bakar, seperti pompa bensin itu sendiri, sekring, dan kabel. Kerusakan pada komponen lain dapat menyebabkan relay baru cepat rusak.
Lakukan Perawatan Berkala: Perawatan berkala pada mobil Anda, termasuk pemeriksaan sistem kelistrikan, dapat membantu mencegah masalah pada relay pompa bensin dan komponen lainnya.
Simpan Buku Manual Pemilik: Buku manual pemilik mobil Anda adalah sumber informasi yang sangat berharga. Simpan buku manual di tempat yang aman dan gunakan saat Anda perlu mencari informasi tentang mobil Anda.

Dengan panduan ini, Anda diharapkan dapat menemukan, menguji, dan bahkan mengganti relay pompa bensin Grand Livina Anda dengan percaya diri. Ingatlah untuk selalu mengutamakan keselamatan dan berhati-hati saat bekerja dengan sistem kelistrikan mobil. Semoga perjalanan Anda semakin lancar!
