Sensor Temperatur Air Radiator Innova Diesel: Si Kecil Penjaga Mesin Handal

Sensor temperatur air radiator, meski ukurannya kecil, memainkan peran krusial dalam menjaga kesehatan dan performa mesin Innova Diesel Anda. Tanpa informasi yang akurat dari sensor ini, sistem kontrol mesin (ECU) tidak dapat mengatur pembakaran dengan optimal, berpotensi menyebabkan masalah serius. Artikel ini akan mengupas tuntas tentang sensor ini, mulai dari posisinya, fungsinya, cara kerjanya, masalah umum yang sering terjadi, hingga tips perawatan.

Daftar Isi

Mengapa Sensor Temperatur Air Radiator Penting?

Mesin pembakaran internal, seperti yang digunakan pada Innova Diesel, menghasilkan panas yang luar biasa selama beroperasi. Panas ini harus dikelola dengan baik agar mesin tidak overheat dan mengalami kerusakan. Sistem pendingin, dengan radiator sebagai komponen utamanya, bertugas menyerap dan membuang panas berlebih.

Sensor temperatur air radiator berperan sebagai mata dan telinga bagi ECU. Sensor ini secara terus-menerus memantau suhu cairan pendingin (air radiator) dan mengirimkan informasi tersebut ke ECU. Berdasarkan informasi ini, ECU dapat:

Mengatur Injeksi Bahan Bakar: Pada suhu mesin yang rendah, ECU akan memperkaya campuran bahan bakar untuk membantu mesin mencapai suhu kerja optimal lebih cepat. Sebaliknya, pada suhu tinggi, ECU dapat mengurangi injeksi bahan bakar untuk mencegah overheat.
Mengontrol Kipas Radiator: ECU akan mengaktifkan kipas radiator untuk membantu mendinginkan cairan pendingin jika suhu melebihi ambang batas tertentu.
Menyesuaikan Timing Pengapian: Suhu mesin juga mempengaruhi timing pengapian. ECU akan menyesuaikan timing pengapian untuk memaksimalkan efisiensi dan performa mesin pada berbagai suhu.
Mendeteksi Potensi Overheat: Jika sensor mendeteksi suhu yang terlalu tinggi, ECU akan memberikan peringatan (biasanya melalui lampu indikator di dashboard) kepada pengemudi agar segera mengambil tindakan.

Tanpa sensor temperatur air radiator yang berfungsi dengan baik, ECU tidak akan dapat melakukan penyesuaian-penyesuaian ini, yang dapat menyebabkan masalah seperti:

Mesin sulit dihidupkan saat dingin
Konsumsi bahan bakar boros
Performa mesin menurun
Overheat dan kerusakan mesin yang serius

Dimana Letak Sensor Temperatur Air Radiator Innova Diesel? Lokasi Strategis

Posisi sensor temperatur air radiator Innova Diesel bisa sedikit berbeda tergantung pada tahun pembuatan dan modelnya. Namun, secara umum, sensor ini terletak di salah satu dari dua lokasi utama:

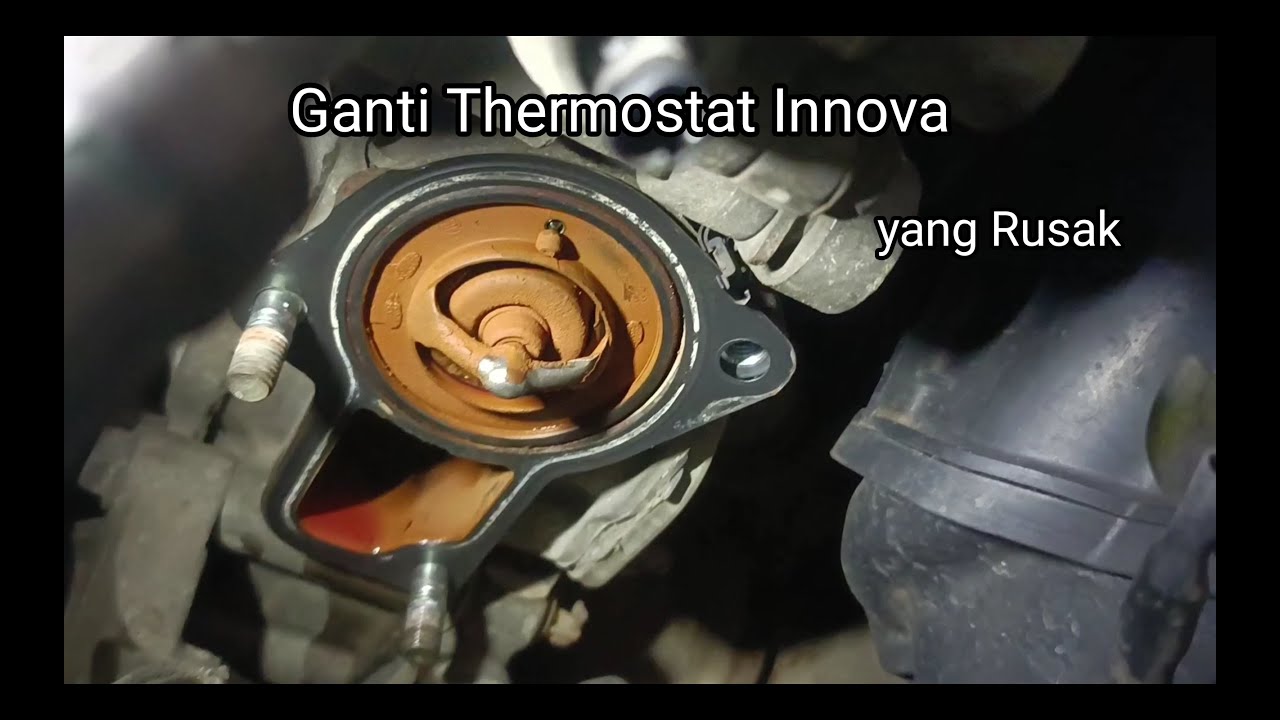

Rumah Thermostat: Ini adalah lokasi yang paling umum. Rumah thermostat biasanya terletak di dekat blok mesin, tempat selang radiator atas terhubung ke mesin. Sensor temperatur air radiator akan dipasang langsung pada rumah thermostat, bersentuhan langsung dengan cairan pendingin.
Blok Mesin: Pada beberapa model, sensor mungkin terletak langsung pada blok mesin, biasanya di dekat saluran air pendingin.

Cara Mencari Sensor:

Perhatikan Selang Radiator Atas: Ikuti selang radiator atas dari radiator menuju mesin. Biasanya, rumah thermostat akan terlihat jelas di area tersebut.
Cari Konektor Listrik: Sensor temperatur air radiator akan memiliki konektor listrik yang terhubung dengannya. Cari konektor kecil dengan dua atau tiga kabel di dekat rumah thermostat atau blok mesin.
Konsultasikan Manual Servis: Jika Anda kesulitan menemukan sensor, manual servis Innova Diesel Anda akan memberikan informasi yang akurat tentang lokasi dan cara melepaskannya.

Penting: Pastikan mesin dalam keadaan dingin sebelum mencari atau mencoba melepaskan sensor temperatur air radiator. Cairan pendingin yang panas dapat menyebabkan luka bakar serius.

Bagaimana Sensor Temperatur Air Radiator Bekerja? Prinsip Sederhana yang Efektif

Sensor temperatur air radiator biasanya menggunakan komponen bernama thermistor. Thermistor adalah resistor yang resistansinya berubah seiring dengan perubahan suhu. Ada dua jenis thermistor:

NTC (Negative Temperature Coefficient): Resistansi NTC menurun saat suhu meningkat. Ini adalah jenis thermistor yang paling umum digunakan pada sensor temperatur air radiator.
PTC (Positive Temperature Coefficient): Resistansi PTC meningkat saat suhu meningkat.

Pada sensor temperatur air radiator Innova Diesel (kemungkinan besar menggunakan NTC), saat suhu cairan pendingin meningkat, resistansi thermistor akan menurun. ECU akan memberikan tegangan konstan ke sensor dan mengukur perubahan arus yang melewati sensor. Perubahan arus ini mencerminkan perubahan resistansi thermistor, yang kemudian diterjemahkan oleh ECU menjadi suhu cairan pendingin.

ECU kemudian menggunakan informasi suhu ini untuk melakukan penyesuaian yang diperlukan pada sistem pembakaran dan pendinginan.

Gejala Kerusakan Sensor Temperatur Air Radiator: Waspadai Tanda-Tandanya

Sensor temperatur air radiator, seperti komponen elektronik lainnya, dapat mengalami kerusakan seiring waktu. Beberapa gejala umum dari sensor temperatur air radiator yang rusak meliputi:

Lampu Indikator "Check Engine" Menyala: Ini adalah indikasi umum bahwa ada masalah dengan sistem mesin, dan sensor temperatur air radiator yang rusak bisa menjadi salah satu penyebabnya.
Mesin Sulit Dihidupkan Saat Dingin: ECU mungkin tidak dapat memperkaya campuran bahan bakar dengan benar jika sensor memberikan informasi suhu yang salah.
Konsumsi Bahan Bakar Boros: ECU mungkin terus memperkaya campuran bahan bakar meskipun mesin sudah mencapai suhu kerja optimal.
Kipas Radiator Bekerja Terus-Menerus (atau Tidak Bekerja Sama Sekali): ECU mungkin menerima informasi suhu yang salah, menyebabkan kipas radiator bekerja terus-menerus atau tidak bekerja sama sekali.
Overheat (Pada Kasus yang Lebih Parah): Jika sensor memberikan informasi suhu yang sangat salah, ECU mungkin tidak dapat mendeteksi overheat, yang dapat menyebabkan kerusakan mesin yang serius.
Idle yang Kasar atau Tidak Stabil: Suhu yang dilaporkan tidak akurat dapat menyebabkan idle yang tidak stabil.
Performa Mesin Menurun: Pembakaran yang tidak optimal dapat menyebabkan performa mesin menurun.

Cara Memeriksa Sensor Temperatur Air Radiator: Diagnosa Mandiri

Anda dapat melakukan beberapa pemeriksaan sederhana untuk mengetahui apakah sensor temperatur air radiator Anda bermasalah:

Periksa Kabel dan Konektor: Pastikan kabel dan konektor sensor tidak rusak, korosi, atau longgar.
Gunakan Multimeter: Anda dapat menggunakan multimeter untuk mengukur resistansi sensor pada suhu yang berbeda. Bandingkan hasil pengukuran Anda dengan spesifikasi yang tercantum dalam manual servis Innova Diesel Anda.
Gunakan Scanner OBD-II: Scanner OBD-II dapat membaca kode kesalahan (DTC) yang disimpan di ECU. Jika ada masalah dengan sensor temperatur air radiator, scanner akan menampilkan kode kesalahan yang relevan.

Penting: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pemeriksaan sensor temperatur air radiator kepada mekanik yang berpengalaman.

Penggantian Sensor Temperatur Air Radiator: Langkah Demi Langkah

Jika sensor temperatur air radiator Anda rusak, Anda perlu menggantinya. Berikut adalah langkah-langkah umum untuk mengganti sensor:

Siapkan Alat dan Bahan: Anda akan membutuhkan sensor temperatur air radiator yang baru, kunci pas yang sesuai, wadah untuk menampung cairan pendingin, dan lap.
Pastikan Mesin Dingin: Penting untuk memastikan mesin dalam keadaan dingin sebelum memulai proses penggantian.
Lepaskan Konektor Listrik: Lepaskan konektor listrik dari sensor temperatur air radiator.
Kuras Sebagian Cairan Pendingin: Buka keran pembuangan di bagian bawah radiator untuk menguras sebagian cairan pendingin. Ini akan mencegah cairan pendingin tumpah terlalu banyak saat Anda melepaskan sensor.
Lepaskan Sensor Lama: Gunakan kunci pas untuk melepaskan sensor temperatur air radiator lama.
Pasang Sensor Baru: Pasang sensor temperatur air radiator yang baru. Pastikan Anda mengencangkannya dengan benar, tetapi jangan terlalu kencang.
Sambungkan Konektor Listrik: Sambungkan konektor listrik ke sensor baru.
Isi Kembali Cairan Pendingin: Isi kembali radiator dengan cairan pendingin yang sesuai.
Periksa Kebocoran: Hidupkan mesin dan periksa apakah ada kebocoran di sekitar sensor baru.

Penting: Pastikan Anda menggunakan sensor temperatur air radiator yang sesuai dengan model dan tahun pembuatan Innova Diesel Anda. Gunakan cairan pendingin yang direkomendasikan oleh Toyota.

Tips Perawatan Sensor Temperatur Air Radiator: Pencegahan Lebih Baik daripada Pengobatan

Berikut adalah beberapa tips untuk menjaga sensor temperatur air radiator Anda tetap berfungsi dengan baik:

Gunakan Cairan Pendingin yang Berkualitas: Cairan pendingin yang berkualitas akan membantu mencegah korosi dan penumpukan kerak di sekitar sensor.
Periksa Level Cairan Pendingin Secara Teratur: Pastikan level cairan pendingin selalu berada pada batas yang ditentukan.
Ganti Cairan Pendingin Secara Berkala: Ganti cairan pendingin sesuai dengan jadwal yang direkomendasikan oleh Toyota.
Periksa Kabel dan Konektor Secara Visual: Periksa kabel dan konektor sensor secara berkala untuk memastikan tidak ada kerusakan atau korosi.

Kesimpulan

Sensor temperatur air radiator adalah komponen penting dalam sistem pendingin dan kontrol mesin Innova Diesel Anda. Dengan memahami fungsi, lokasi, dan cara kerjanya, Anda dapat lebih mudah mendeteksi masalah dan mengambil tindakan yang diperlukan untuk menjaga mesin Anda tetap sehat dan beroperasi dengan optimal. Perawatan rutin dan perhatian terhadap gejala-gejala kerusakan akan membantu memperpanjang umur sensor dan mencegah masalah yang lebih serius. Penggantian sensor, meskipun tampak sederhana, sebaiknya dilakukan dengan hati-hati dan menggunakan komponen yang sesuai agar tidak menimbulkan masalah baru. Jika Anda merasa tidak yakin, jangan ragu untuk berkonsultasi dengan mekanik profesional untuk memastikan semuanya berjalan dengan benar.
