Head unit, jantung dari sistem audio mobil, seringkali tampak seperti kotak hitam penuh misteri. Di balik panelnya yang canggih tersembunyi labirin kabel yang rumit, yang menentukan kualitas suara, konektivitas, dan fungsionalitas sistem hiburan di dalam mobil Grand Max Anda. Memahami fungsi setiap kabel adalah kunci untuk memaksimalkan potensi audio mobil Anda, baik untuk sekadar mengganti head unit yang rusak, meningkatkan kualitas suara, atau menambahkan fitur tambahan seperti kamera mundur.
Artikel ini akan mengupas tuntas misteri kabel head unit Grand Max, memberikan panduan lengkap yang mudah dipahami, bahkan bagi mereka yang awam dengan dunia otomotif. Kami akan membahas fungsi masing-masing kabel secara rinci, memberikan tips praktis untuk instalasi yang aman dan efektif, serta menguraikan beberapa masalah umum yang mungkin Anda hadapi.
Mengapa Memahami Kabel Head Unit Penting?
Sebelum kita masuk ke detail teknis, mari kita pahami mengapa pemahaman tentang kabel head unit itu penting.
- Instalasi yang Aman dan Tepat: Memahami fungsi setiap kabel memastikan Anda tidak salah menyambung kabel, yang dapat menyebabkan kerusakan pada head unit, sistem kelistrikan mobil, bahkan kebakaran.
- Peningkatan Kualitas Suara: Dengan memahami kabel mana yang bertanggung jawab untuk output audio, Anda dapat mengidentifikasi dan memperbaiki masalah yang menyebabkan distorsi atau suara yang tidak jernih.
- Penambahan Fitur Tambahan: Jika Anda ingin menambahkan fitur seperti kamera mundur, amplifier eksternal, atau subwoofer, pemahaman tentang kabel head unit adalah wajib.
- Diagnosis dan Perbaikan Mandiri: Dengan pengetahuan yang tepat, Anda dapat mendiagnosis dan memperbaiki masalah audio kecil sendiri, menghemat biaya perbaikan di bengkel.
- Kustomisasi Sistem Audio: Pemahaman yang mendalam tentang kabel head unit memungkinkan Anda untuk memodifikasi dan menyesuaikan sistem audio sesuai dengan preferensi Anda.
Mengidentifikasi Kabel Head Unit Grand Max: Panduan Visual
Setiap head unit Grand Max memiliki setidaknya satu konektor besar (biasanya berwarna hitam atau abu-abu) yang berisi sebagian besar kabel yang dibutuhkan untuk fungsi dasar. Kabel-kabel ini seringkali memiliki warna yang berbeda-beda, yang memudahkan identifikasi. Berikut adalah deskripsi umum tentang fungsi setiap warna kabel yang umum ditemukan:
- Merah (+12V ACC atau Ignition): Kabel ini menyediakan daya ke head unit saat kunci kontak berada pada posisi ACC (Accessory) atau ON. Ini adalah kabel utama yang menyalakan dan mematikan head unit.
- Kuning (+12V Baterai atau Memory): Kabel ini terhubung langsung ke aki mobil dan memberikan daya konstan ke head unit untuk menyimpan pengaturan, memori radio, dan jam. Tanpa kabel ini, head unit akan kehilangan semua pengaturannya setiap kali dimatikan.
- Hitam (Ground): Kabel ini adalah ground atau massa, yang menyediakan jalur balik untuk arus listrik. Kabel ini harus terhubung ke rangka mobil yang bersih dan bebas karat untuk memastikan koneksi yang baik.
- Putih (Speaker Depan Kiri Positif): Kabel ini terhubung ke terminal positif speaker depan kiri.
- Putih/Hitam (Speaker Depan Kiri Negatif): Kabel ini terhubung ke terminal negatif speaker depan kiri.
- Abu-abu (Speaker Depan Kanan Positif): Kabel ini terhubung ke terminal positif speaker depan kanan.
- Abu-abu/Hitam (Speaker Depan Kanan Negatif): Kabel ini terhubung ke terminal negatif speaker depan kanan.
- Hijau (Speaker Belakang Kiri Positif): Kabel ini terhubung ke terminal positif speaker belakang kiri.
- Hijau/Hitam (Speaker Belakang Kiri Negatif): Kabel ini terhubung ke terminal negatif speaker belakang kiri.
- Ungu (Speaker Belakang Kanan Positif): Kabel ini terhubung ke terminal positif speaker belakang kanan.
- Ungu/Hitam (Speaker Belakang Kanan Negatif): Kabel ini terhubung ke terminal negatif speaker belakang kanan.
- Biru (Antena Power atau Remote Amp): Kabel ini menyediakan daya ke antena otomatis (jika ada) atau sinyal remote untuk amplifier eksternal. Kabel ini hanya aktif saat head unit menyala.
- Orange (Illumination): Kabel ini terhubung ke lampu dashboard mobil dan berfungsi untuk meredupkan kecerahan layar head unit saat lampu menyala. Hal ini mencegah layar head unit terlalu terang di malam hari.
- Coklat (Mute atau Phone): Kabel ini dirancang untuk membisukan suara head unit saat menerima panggilan telepon. Ini biasanya digunakan dengan kit hands-free Bluetooth.
- Merah Muda (Reverse Gear Input): Kabel ini terhubung ke lampu mundur mobil dan digunakan untuk mengaktifkan kamera mundur (jika terpasang). Kabel ini akan memberikan sinyal ke head unit saat mobil berada dalam posisi mundur.
Penting: Warna kabel dapat bervariasi tergantung pada merek dan model head unit. Selalu periksa diagram kabel yang disertakan dengan head unit Anda sebelum melakukan instalasi. Jika Anda tidak yakin, konsultasikan dengan ahli audio mobil.

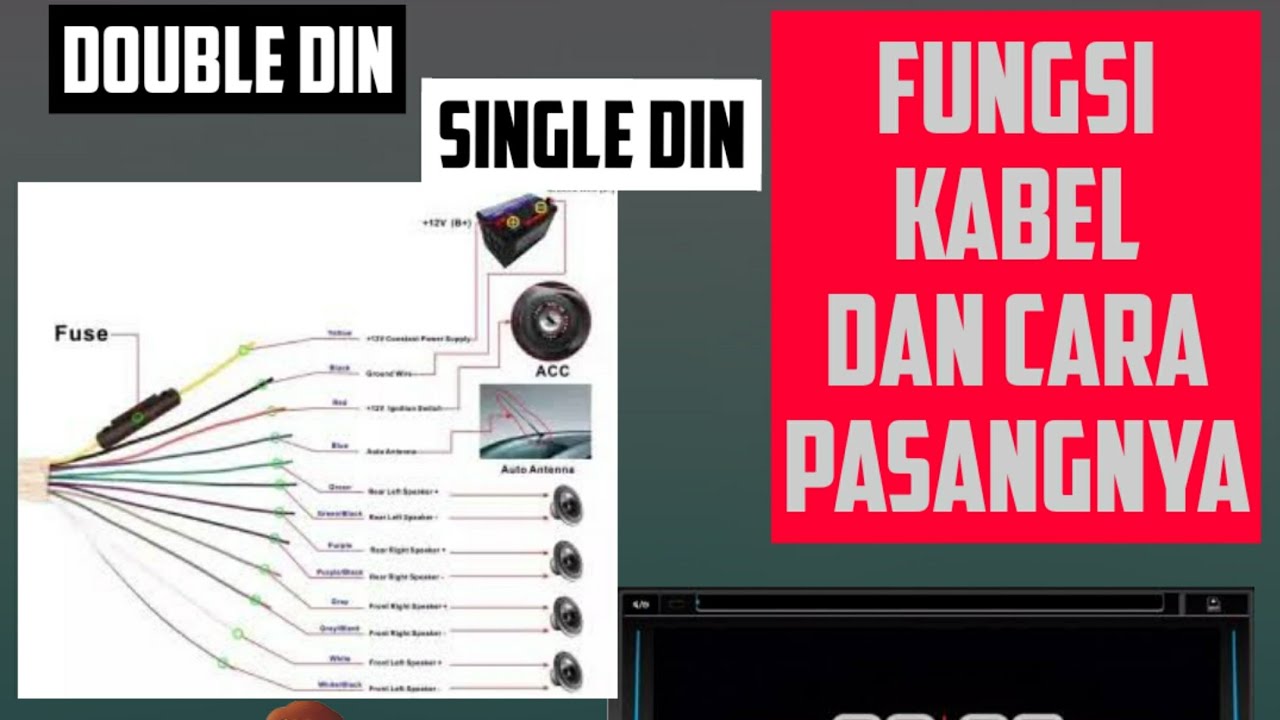

Diagram Kabel Head Unit Grand Max: Membaca dan Memahami
Diagram kabel head unit adalah peta jalan untuk sistem audio Anda. Diagram ini biasanya disertakan dalam manual head unit dan menunjukkan fungsi setiap kabel dan koneksi yang sesuai. Berikut adalah cara membaca dan memahami diagram kabel:
- Identifikasi Konektor: Diagram akan menunjukkan konektor utama (biasanya berupa gambar) dan nomor pin di setiap konektor.
- Perhatikan Warna Kabel: Diagram akan mencantumkan warna kabel yang sesuai dengan setiap pin.
- Periksa Fungsi Kabel: Di samping warna kabel, diagram akan menjelaskan fungsi setiap kabel (misalnya, "Speaker Depan Kiri Positif").
- Perhatikan Simbol: Diagram mungkin menggunakan simbol untuk menunjukkan jenis koneksi atau komponen (misalnya, simbol speaker, aki, atau ground).
- Bandingkan dengan Head Unit Anda: Pastikan diagram kabel sesuai dengan model head unit Anda. Jika Anda tidak yakin, cari diagram kabel spesifik untuk model Anda secara online.
Tips Instalasi Head Unit Grand Max yang Aman dan Efektif
Berikut adalah beberapa tips untuk instalasi head unit Grand Max yang aman dan efektif:
- Lepaskan Aki: Sebelum memulai instalasi, lepaskan terminal negatif aki mobil untuk mencegah korsleting.
- Gunakan Alat yang Tepat: Gunakan obeng yang sesuai, tang potong, dan alat crimping yang berkualitas.
- Sambungkan Kabel dengan Benar: Pastikan kabel terhubung dengan benar dan aman. Gunakan konektor butt atau solder untuk sambungan yang permanen.
- Isolasi Sambungan: Gunakan isolasi listrik untuk melindungi sambungan kabel dari korsleting dan kelembapan.
- Periksa Ulang: Setelah selesai menyambung semua kabel, periksa ulang semua koneksi untuk memastikan tidak ada kabel yang longgar atau salah sambung.
- Pasang Sekring: Pastikan sekring yang sesuai terpasang di kabel daya head unit.
- Uji Coba: Setelah semuanya terpasang, pasang kembali terminal aki dan uji coba head unit untuk memastikan semuanya berfungsi dengan benar.
Masalah Umum dan Solusi pada Kabel Head Unit
Berikut adalah beberapa masalah umum yang mungkin Anda hadapi dengan kabel head unit dan solusinya:
- Head Unit Tidak Menyala: Periksa kabel daya (+12V ACC dan +12V Baterai) dan ground. Pastikan sekring tidak putus.
- Tidak Ada Suara: Periksa koneksi speaker. Pastikan kabel speaker tidak putus atau korslet. Periksa pengaturan volume pada head unit.
- Suara Distorsi: Periksa koneksi speaker. Pastikan kabel speaker tidak rusak atau tertekuk. Periksa pengaturan equalizer pada head unit.
- Head Unit Kehilangan Pengaturan: Periksa kabel +12V Baterai. Pastikan kabel ini terhubung langsung ke aki mobil dan tidak putus.
- Kamera Mundur Tidak Berfungsi: Periksa kabel reverse gear input. Pastikan kabel ini terhubung ke lampu mundur mobil dan memberikan sinyal ke head unit saat mobil berada dalam posisi mundur.
Kesimpulan: Menguasai Audio Mobil Anda
Memahami fungsi kabel head unit Grand Max adalah langkah penting untuk menguasai sistem audio mobil Anda. Dengan pengetahuan yang tepat, Anda dapat melakukan instalasi yang aman dan efektif, meningkatkan kualitas suara, menambahkan fitur tambahan, dan mendiagnosis serta memperbaiki masalah kecil sendiri. Jangan ragu untuk berkonsultasi dengan ahli audio mobil jika Anda merasa tidak yakin atau membutuhkan bantuan lebih lanjut. Selamat menikmati perjalanan Anda dengan sistem audio yang optimal!
