Isuzu Panther, si raja diesel Indonesia, dikenal dengan ketangguhannya. Tapi, di balik mesin diesel yang perkasa, ada sistem kelistrikan yang bekerja keras, terutama bagian starter dan alternator. Memahami wiring diagram kedua komponen ini adalah kunci untuk perawatan dan perbaikan yang efektif. Artikel ini akan membahas tuntas diagram tersebut, disertai tips dan trik praktis.
1. Pentingnya Memahami Wiring Diagram Starter dan Alternator
Mengapa repot-repot mempelajari wiring diagram? Bayangkan ini: mobil mogok di tengah jalan, dan Anda tahu masalahnya ada di sistem starter. Dengan wiring diagram, Anda bisa melacak jalur kabel, mengidentifikasi komponen yang rusak (seperti relay starter, solenoid, atau bahkan sekring putus), dan memperbaikinya sendiri, tanpa perlu bergantung sepenuhnya pada mekanik.
Alternator juga krusial. Komponen ini bertanggung jawab mengisi ulang aki saat mesin menyala. Jika alternator bermasalah, aki akan tekor, dan mobil bisa mogok kapan saja. Dengan memahami wiring diagram alternator, Anda bisa mendiagnosis masalah pengisian, memeriksa regulator tegangan, dan memastikan sistem kelistrikan mobil bekerja optimal.
2. Anatomi Sistem Starter Isuzu Panther: Komponen Kunci dan Fungsinya
Sistem starter Isuzu Panther terdiri dari beberapa komponen utama:
- Aki (Baterai): Sumber utama energi listrik untuk menghidupkan mesin.
- Kunci Kontak (Ignition Switch): Mengaktifkan sistem starter saat diputar ke posisi "Start".
- Relay Starter: Saklar elektronik yang mengalirkan arus besar dari aki ke solenoid starter.
- Solenoid Starter: Elektromagnet yang mendorong pinion gear starter untuk berhubungan dengan flywheel mesin. Juga berfungsi sebagai saklar untuk mengalirkan arus besar ke motor starter.
- Motor Starter: Motor listrik yang memutar flywheel mesin untuk memulai pembakaran.
- Flywheel: Roda gigi besar yang terhubung ke poros engkol mesin.
Bagaimana Cara Kerjanya?
Saat kunci kontak diputar ke posisi "Start", arus listrik kecil mengalir ke relay starter. Relay ini kemudian mengaktifkan solenoid starter. Solenoid mendorong pinion gear starter ke flywheel dan secara bersamaan menghubungkan arus besar dari aki ke motor starter. Motor starter memutar flywheel, yang kemudian memutar poros engkol mesin, memulai proses pembakaran. Setelah mesin hidup, kunci kontak dilepas, solenoid menarik kembali pinion gear, dan motor starter berhenti bekerja.

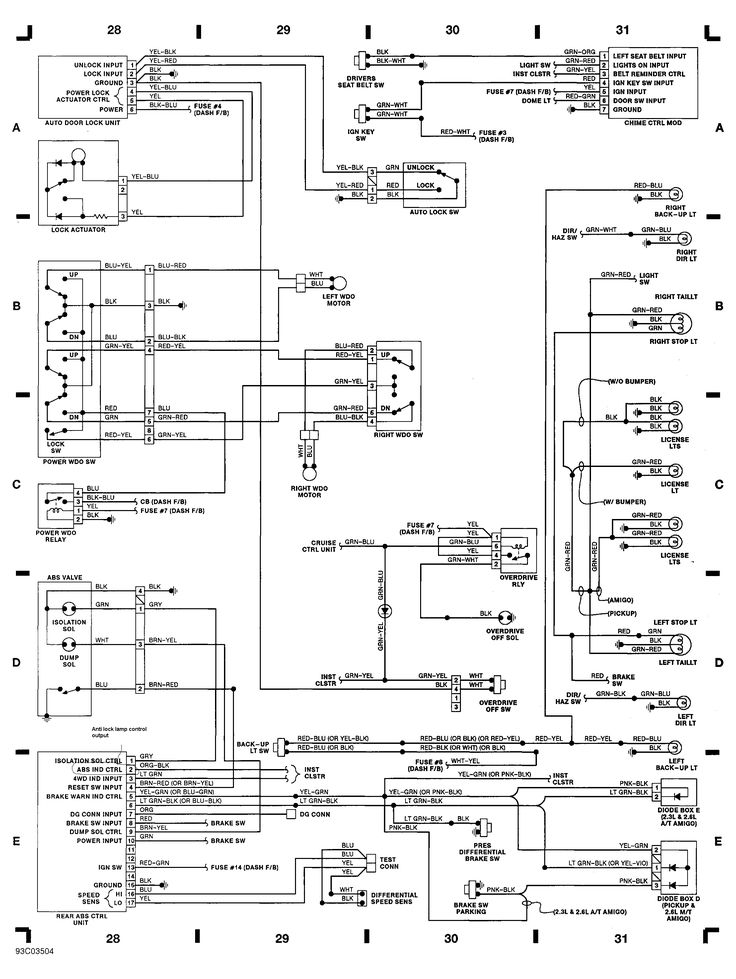

3. Bedah Wiring Diagram Starter Isuzu Panther: Step-by-Step
Mari kita telaah wiring diagram starter Isuzu Panther secara bertahap. (Karena tidak mungkin menampilkan gambar wiring diagram di sini, saya akan menjelaskannya secara detail):
- Aki ke Kunci Kontak: Kabel positif (+) aki terhubung ke kunci kontak melalui sekring utama (biasanya berukuran besar, sekitar 80A atau lebih). Sekring ini melindungi sistem dari arus berlebih.
- Kunci Kontak ke Relay Starter: Saat kunci kontak diputar ke posisi "Start", arus listrik mengalir dari kunci kontak ke relay starter. Kabel ini biasanya berukuran kecil karena hanya membawa arus kontrol.
- Relay Starter ke Solenoid Starter: Relay starter kemudian mengalirkan arus yang lebih besar ke terminal kontrol solenoid starter.
- Solenoid Starter ke Motor Starter: Solenoid starter memiliki dua fungsi: mendorong pinion gear dan menghubungkan arus besar dari aki ke motor starter. Kabel dari solenoid ke motor starter berukuran sangat besar karena membawa arus yang sangat tinggi (bisa mencapai ratusan ampere).
- Ground (Massa): Semua komponen, termasuk motor starter dan aki, harus memiliki koneksi ground yang baik ke bodi mobil. Koneksi ground yang buruk bisa menyebabkan masalah starter.
Tips Penting:
- Periksa Sekring: Jika starter tidak berfungsi, periksa sekring utama dan sekring yang terkait dengan sistem starter.
- Ukur Tegangan: Gunakan multimeter untuk mengukur tegangan di berbagai titik dalam sistem starter. Pastikan ada tegangan yang cukup di aki, kunci kontak, relay starter, dan solenoid starter.
- Periksa Koneksi: Pastikan semua koneksi kabel bersih dan kencang. Korosi dan koneksi yang longgar bisa menyebabkan masalah.
4. Sistem Alternator Isuzu Panther: Pengisi Daya Andal
Alternator adalah jantung dari sistem pengisian daya mobil. Fungsinya mengubah energi mekanik dari mesin menjadi energi listrik untuk mengisi ulang aki dan menyuplai daya ke semua komponen listrik mobil.
Komponen Utama Alternator:
- Rotor: Bagian yang berputar di dalam alternator. Rotor memiliki kumparan yang menghasilkan medan magnet saat dialiri arus listrik.
- Stator: Bagian yang diam di dalam alternator. Stator memiliki kumparan yang menghasilkan arus listrik saat dipotong oleh medan magnet dari rotor.
- Regulator Tegangan: Mengontrol tegangan output alternator agar tetap stabil (biasanya sekitar 14.5 volt). Regulator mencegah pengisian berlebih yang bisa merusak aki.
- Dioda: Mengubah arus bolak-balik (AC) yang dihasilkan oleh stator menjadi arus searah (DC) yang dibutuhkan oleh aki dan komponen listrik mobil.
- Pulley: Terhubung ke crankshaft mesin melalui belt. Pulley memutar rotor alternator.
5. Memahami Wiring Diagram Alternator Isuzu Panther: Jalur Pengisian
Berikut adalah penjelasan tentang wiring diagram alternator Isuzu Panther:
- Aki ke Regulator Tegangan: Kabel positif (+) aki terhubung ke regulator tegangan.
- Regulator Tegangan ke Rotor: Regulator tegangan mengontrol arus yang mengalir ke rotor. Arus ini menciptakan medan magnet di sekitar rotor.
- Stator ke Dioda: Stator menghasilkan arus bolak-balik (AC). Arus ini kemudian dialirkan ke dioda untuk diubah menjadi arus searah (DC).
- Dioda ke Aki: Arus searah (DC) dari dioda kemudian dialirkan ke aki untuk mengisi ulang aki.
- Ground (Massa): Alternator juga harus memiliki koneksi ground yang baik ke bodi mobil.
Tips Penting:
- Periksa Tegangan Pengisian: Gunakan multimeter untuk mengukur tegangan pengisian saat mesin menyala. Tegangan yang normal biasanya sekitar 13.5 – 14.5 volt.
- Periksa Belt: Pastikan belt alternator dalam kondisi baik dan kencang. Belt yang longgar bisa menyebabkan alternator tidak berputar dengan benar.
- Periksa Regulator Tegangan: Jika tegangan pengisian terlalu tinggi atau terlalu rendah, regulator tegangan mungkin rusak.
- Periksa Dioda: Dioda yang rusak bisa menyebabkan alternator tidak menghasilkan arus yang cukup.
6. Masalah Umum pada Sistem Starter dan Alternator Isuzu Panther
Berikut beberapa masalah umum yang sering terjadi pada sistem starter dan alternator Isuzu Panther:
- Starter Tidak Berfungsi: Aki lemah, sekring putus, relay starter rusak, solenoid starter rusak, motor starter rusak, koneksi kabel longgar atau berkarat.
- Starter Lambat: Aki lemah, motor starter aus, bushing starter aus.
- Alternator Tidak Mengisi: Belt alternator longgar atau putus, regulator tegangan rusak, dioda rusak, stator rusak, koneksi kabel longgar atau berkarat.
- Aki Cepat Tekor: Alternator tidak mengisi dengan benar, ada komponen yang menyerap daya listrik saat mesin mati (misalnya, lampu kabin yang lupa dimatikan).
7. Alat yang Dibutuhkan untuk Perawatan dan Perbaikan
Untuk melakukan perawatan dan perbaikan pada sistem starter dan alternator Isuzu Panther, Anda akan membutuhkan alat-alat berikut:
- Multimeter: Untuk mengukur tegangan, arus, dan resistansi.
- Kunci Pas dan Obeng: Untuk membuka dan memasang komponen.
- Tang: Untuk memotong dan mengupas kabel.
- Solder: Untuk menyambung kabel.
- Kabel Jumper: Untuk menghidupkan mobil dengan aki dari mobil lain.
- Charger Aki: Untuk mengisi ulang aki.
8. Tips Perawatan Preventif: Mencegah Lebih Baik daripada Mengobati
- Periksa Kondisi Aki Secara Berkala: Pastikan terminal aki bersih dan kencang. Bersihkan terminal dari korosi dengan sikat kawat dan cairan pembersih khusus.
- Periksa Belt Alternator: Pastikan belt dalam kondisi baik dan kencang. Ganti belt jika sudah retak atau aus.
- Hindari Beban Listrik Berlebihan: Jangan menyalakan terlalu banyak komponen listrik secara bersamaan, terutama saat mesin idle.
- Periksa Sistem Pengisian Secara Berkala: Gunakan multimeter untuk memeriksa tegangan pengisian saat mesin menyala.
- Lakukan Servis Rutin: Bawa mobil ke bengkel untuk melakukan servis rutin sistem starter dan alternator.
Rekomendasi
Berdasarkan penjelasan di atas, berikut beberapa rekomendasi untuk menjaga sistem starter dan alternator Isuzu Panther Anda tetap prima:
- Prioritaskan Aki Berkualitas: Pilih aki yang sesuai dengan spesifikasi Isuzu Panther. Aki yang berkualitas akan memberikan daya yang stabil dan tahan lama.
- Rutin Membersihkan Koneksi: Periksa dan bersihkan semua koneksi kabel secara berkala, terutama koneksi aki dan ground. Gunakan contact cleaner untuk menghilangkan korosi.
- Jangan Abaikan Bunyi Aneh: Jika Anda mendengar bunyi aneh dari starter atau alternator, segera periksakan ke bengkel.
- Gunakan Suku Cadang Asli atau Berkualitas: Jika ada komponen yang perlu diganti, gunakan suku cadang asli atau suku cadang aftermarket yang berkualitas.
- Pelajari Wiring Diagram: Cetak atau simpan wiring diagram starter dan alternator Isuzu Panther Anda. Ini akan sangat membantu saat melakukan perbaikan sendiri.
- Konsultasikan dengan Ahli: Jika Anda tidak yakin dengan kemampuan Anda, jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman.
Dengan memahami wiring diagram dan melakukan perawatan yang tepat, Anda dapat memastikan sistem starter dan alternator Isuzu Panther Anda berfungsi dengan baik, sehingga mobil Anda selalu siap untuk menemani petualangan Anda. Jadi, jangan takut untuk membongkar misteri kelistrikan Isuzu Panther Anda! Ini lebih mudah dari yang Anda bayangkan!
