Diagram wiring alternator Isuzu Panther, meskipun terlihat rumit bagi sebagian orang, sebenarnya adalah kunci utama untuk memahami sistem pengisian daya pada mobil legendaris ini. Memahami diagram ini bukan hanya penting bagi mekanik, tetapi juga bagi pemilik Panther yang ingin melakukan perawatan dasar atau mengatasi masalah kelistrikan ringan. Mari kita telusuri lebih dalam!
Mengenal Alternator: Jantung Kelistrikan Panther
Sebelum membahas diagram wiring secara spesifik, mari kita pahami dulu apa itu alternator dan mengapa ia begitu vital bagi Isuzu Panther.
- Fungsi Utama: Alternator adalah generator listrik yang mengubah energi mekanik (putaran mesin) menjadi energi listrik. Listrik ini kemudian digunakan untuk mengisi aki (baterai) dan menyuplai kebutuhan listrik seluruh komponen mobil saat mesin hidup, seperti lampu, AC, audio, dan lain-lain.
- Komponen Penting: Alternator terdiri dari beberapa komponen utama, yaitu rotor (kumparan berputar), stator (kumparan diam), dioda (penyearah arus), regulator tegangan, dan puli.
- Mengapa Penting untuk Panther?: Isuzu Panther, sebagai mobil yang sering digunakan untuk perjalanan jauh dan membawa beban berat, sangat bergantung pada sistem kelistrikan yang prima. Alternator yang bekerja dengan baik memastikan aki selalu terisi penuh, sehingga mobil tidak mogok akibat kekurangan daya.
Membaca Diagram Wiring Alternator Isuzu Panther: Step-by-Step

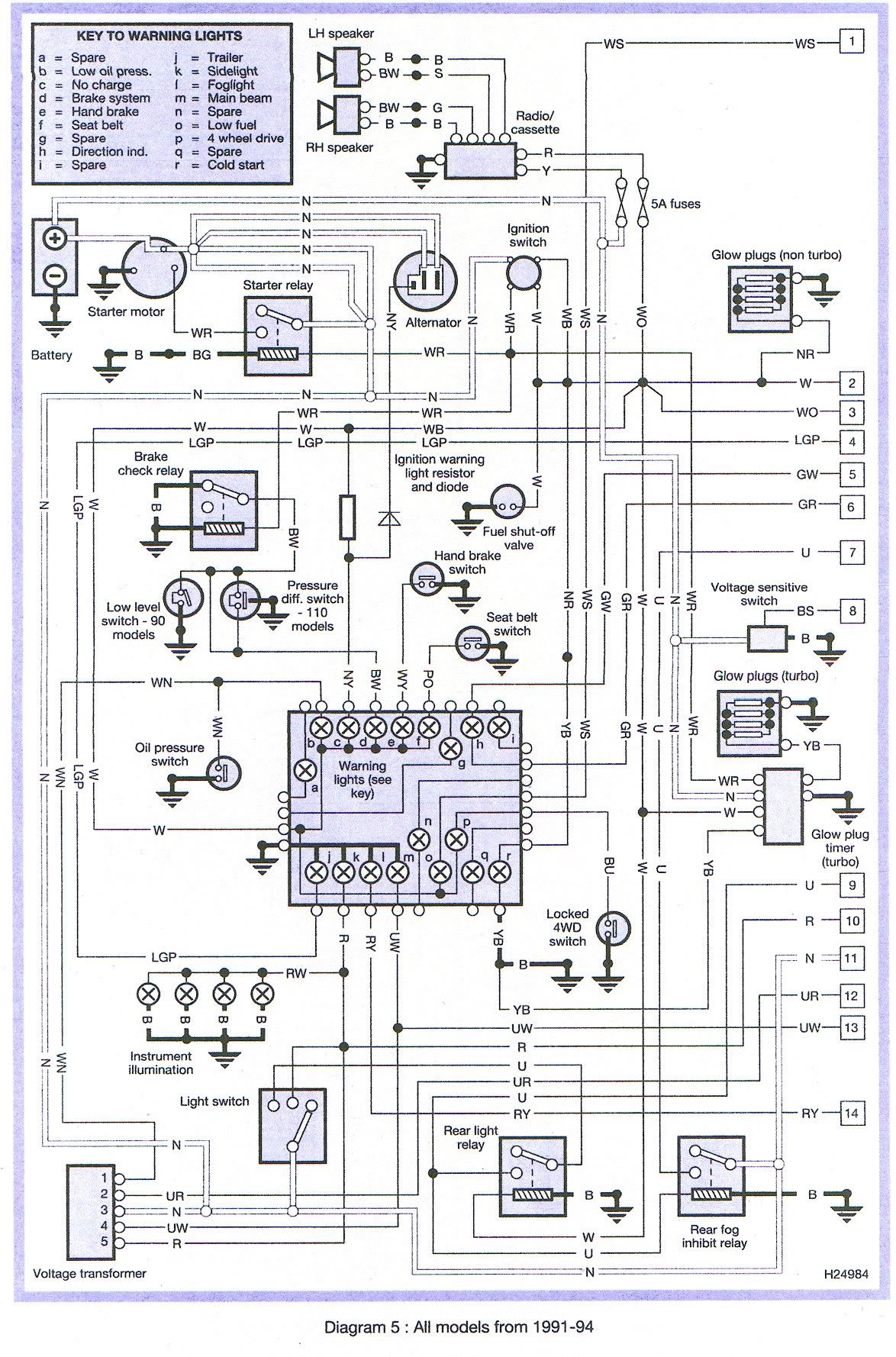

Diagram wiring alternator Isuzu Panther adalah representasi visual dari bagaimana alternator terhubung dengan komponen kelistrikan lainnya di dalam mobil. Berikut adalah panduan langkah demi langkah untuk memahaminya:
1. Identifikasi Simbol dan Terminologi
Setiap komponen dan kabel dalam diagram diwakili oleh simbol dan terminologi standar. Beberapa yang paling umum adalah:
- Alternator: Biasanya digambarkan dengan simbol generator atau lingkaran dengan huruf "ALT" di dalamnya.
- Aki (Baterai): Digambarkan dengan simbol sel baterai dengan tanda positif (+) dan negatif (-).
- Regulator Tegangan: Mungkin berupa kotak dengan tulisan "REG" atau simbol regulator yang lebih kompleks.
- Kabel: Garis yang menghubungkan komponen-komponen, dengan warna yang berbeda untuk membedakan fungsi.
- Fuse (Sekring): Digambarkan dengan garis putus-putus atau kotak kecil dengan angka yang menunjukkan ampere.
- Ground (Massa): Biasanya digambarkan dengan simbol segitiga terbalik atau garis horizontal yang terhubung ke bodi mobil.
Selain itu, pahami terminologi seperti:
- B+ (Battery Positive): Kabel yang menghubungkan alternator langsung ke terminal positif aki.
- IG (Ignition): Kabel yang terhubung ke kunci kontak dan memberikan sinyal ke regulator tegangan saat mesin dihidupkan.
- L (Lamp): Kabel yang terhubung ke lampu indikator pengisian daya di dashboard.
- Sense: Kabel yang digunakan oleh regulator untuk memantau tegangan aki secara langsung.
2. Menelusuri Jalur Kabel Utama
Setelah memahami simbol dan terminologi, mulailah menelusuri jalur kabel utama dari alternator ke komponen-komponen lain. Perhatikan urutan dan warna kabel untuk memastikan koneksi yang benar.
- Kabel B+: Kabel ini adalah yang paling tebal dan terhubung langsung dari terminal positif alternator ke terminal positif aki. Kabel ini bertanggung jawab untuk mengisi aki dan menyuplai daya ke sistem kelistrikan. Pastikan kabel ini dalam kondisi baik dan tidak ada korosi pada konektornya.
- Kabel IG: Kabel ini terhubung ke kunci kontak dan memberikan sinyal ke regulator tegangan saat kunci kontak diputar ke posisi "ON". Sinyal ini mengaktifkan regulator tegangan dan memungkinkan alternator untuk mulai mengisi daya.
- Kabel L: Kabel ini terhubung ke lampu indikator pengisian daya di dashboard. Lampu ini akan menyala saat kunci kontak dihidupkan dan mesin belum menyala. Setelah mesin hidup dan alternator mulai mengisi daya, lampu ini akan mati. Jika lampu ini tetap menyala saat mesin hidup, itu menandakan ada masalah pada sistem pengisian daya.
- Kabel Sense: Kabel ini digunakan oleh regulator tegangan untuk memantau tegangan aki secara langsung. Berdasarkan informasi ini, regulator akan mengatur output alternator agar tegangan aki tetap stabil.
3. Memahami Peran Regulator Tegangan
Regulator tegangan adalah komponen penting yang mengatur output alternator agar tegangan aki tetap stabil, biasanya sekitar 13.5-14.5 volt. Jika tegangan terlalu rendah, aki tidak akan terisi dengan baik. Jika tegangan terlalu tinggi, aki bisa rusak.
- Lokasi: Regulator tegangan bisa berada di dalam alternator (internal regulator) atau terpisah (external regulator). Pada Isuzu Panther, regulator tegangan umumnya berada di dalam alternator.
- Cara Kerja: Regulator tegangan memantau tegangan aki dan mengatur arus yang mengalir ke rotor alternator. Semakin besar arus yang mengalir ke rotor, semakin besar output alternator.
- Masalah Umum: Regulator tegangan yang rusak bisa menyebabkan aki overcharge (kelebihan pengisian) atau undercharge (kekurangan pengisian).
4. Pentingnya Grounding (Massa) yang Baik
Koneksi grounding yang baik sangat penting untuk memastikan sistem kelistrikan berfungsi dengan baik. Pastikan semua kabel ground terhubung dengan kuat ke bodi mobil dan tidak ada korosi pada konektornya.
- Lokasi Grounding: Biasanya ada beberapa titik grounding di sekitar alternator dan aki. Pastikan semua titik grounding ini bersih dan terhubung dengan baik.
- Efek Grounding Buruk: Grounding yang buruk bisa menyebabkan berbagai masalah kelistrikan, seperti lampu redup, starter lambat, dan bahkan kerusakan pada komponen elektronik.
Informasi Tambahan yang Perlu Diketahui
- Jenis Alternator: Isuzu Panther menggunakan alternator jenis AC (Alternating Current). Arus AC yang dihasilkan alternator kemudian diubah menjadi arus DC (Direct Current) oleh dioda.
- Kapasitas Alternator: Kapasitas alternator Isuzu Panther bervariasi tergantung pada model dan tahun pembuatan, biasanya berkisar antara 50-80 Ampere.
- Pengujian Alternator: Anda bisa menggunakan multimeter untuk menguji output alternator. Ukur tegangan aki saat mesin hidup. Tegangan yang normal adalah sekitar 13.5-14.5 volt. Anda juga bisa menggunakan alat khusus alternator tester untuk menguji kinerja alternator secara lebih akurat.
Studi Kasus: Mengatasi Masalah Kelistrikan pada Panther
Mari kita lihat beberapa studi kasus umum terkait masalah kelistrikan pada Isuzu Panther dan bagaimana diagram wiring alternator bisa membantu mengatasinya:
- Lampu Indikator Pengisian Daya Menyala Terus: Ini bisa disebabkan oleh beberapa faktor, seperti alternator rusak, regulator tegangan rusak, kabel putus, atau koneksi yang kotor. Gunakan diagram wiring untuk memeriksa jalur kabel dari alternator ke lampu indikator. Periksa juga regulator tegangan dan alternator menggunakan multimeter atau alternator tester.
- Aki Sering Tekor: Ini bisa disebabkan oleh alternator yang tidak mengisi daya dengan baik, regulator tegangan yang rusak, atau adanya beban kelistrikan yang berlebihan saat mesin mati. Periksa output alternator dan regulator tegangan. Pastikan tidak ada komponen yang menguras aki saat mesin mati, seperti lampu kabin yang menyala atau audio yang tidak mati.
- Lampu Redup: Ini bisa disebabkan oleh grounding yang buruk, kabel yang korosi, atau alternator yang tidak menghasilkan daya yang cukup. Periksa semua koneksi grounding dan kabel kelistrikan. Ukur output alternator untuk memastikan kinerjanya.
Tips Perawatan Sistem Kelistrikan Panther
- Periksa Kondisi Aki Secara Berkala: Pastikan aki selalu dalam kondisi baik dan terminalnya bersih dari korosi.
- Periksa Kabel dan Konektor: Periksa semua kabel dan konektor kelistrikan secara berkala. Bersihkan konektor yang kotor dan ganti kabel yang rusak.
- Periksa Tali Kipas Alternator: Pastikan tali kipas alternator dalam kondisi baik dan tidak kendur. Tali kipas yang kendur bisa menyebabkan alternator tidak berputar dengan optimal.
- Hindari Beban Kelistrikan Berlebihan: Hindari menggunakan terlalu banyak perangkat elektronik secara bersamaan, terutama saat mesin idle.
- Lakukan Servis Berkala: Lakukan servis sistem kelistrikan secara berkala di bengkel yang terpercaya.
Rekomendasi
Untuk pemahaman yang lebih mendalam, saya sarankan Anda untuk:
- Dapatkan Diagram Wiring yang Sesuai: Pastikan Anda memiliki diagram wiring yang sesuai dengan model dan tahun pembuatan Isuzu Panther Anda. Diagram ini biasanya tersedia di buku manual pemilik atau bisa dicari secara online.
- Gunakan Multimeter: Belajar menggunakan multimeter untuk mengukur tegangan, arus, dan resistansi. Ini akan sangat membantu dalam mendiagnosis masalah kelistrikan.
- Konsultasi dengan Ahli: Jika Anda tidak yakin dengan kemampuan Anda, jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman.
Semoga panduan ini bermanfaat bagi Anda dalam memahami diagram wiring alternator Isuzu Panther dan merawat sistem kelistrikan mobil kesayangan Anda!
