Rectifier Alternator Isuzu Panther: Penjaga Setrum Andal

Alternator adalah jantung dari sistem pengisian daya kendaraan, dan rectifier di dalamnya memainkan peran krusial. Tanpa rectifier yang berfungsi dengan baik, baterai mobil tidak akan terisi, dan berbagai komponen elektronik akan kekurangan daya. Mari kita selami lebih dalam skema rectifier alternator Isuzu Panther, membahas komponen, cara kerja, masalah umum, dan solusi perbaikannya.

Daftar Isi

Apa Itu Alternator dan Mengapa Rectifier Penting?

Alternator, atau generator AC (Alternating Current), mengubah energi mekanik dari putaran mesin menjadi energi listrik. Energi listrik yang dihasilkan alternator pada awalnya berupa arus bolak-balik (AC), yang tidak cocok untuk mengisi baterai mobil dan memberi daya pada sistem kelistrikan yang membutuhkan arus searah (DC). Di sinilah rectifier berperan penting.

Rectifier berfungsi untuk menyearahkan arus AC menjadi arus DC. Dengan kata lain, rectifier mengubah arus bolak-balik yang dihasilkan alternator menjadi arus searah yang stabil dan siap digunakan. Tanpa rectifier, sistem kelistrikan mobil akan kacau balau.

Skema Rectifier Alternator Isuzu Panther: Bedah Anatomi

Skema rectifier alternator Isuzu Panther secara umum terdiri dari beberapa komponen utama:

Stator: Bagian diam alternator yang terdiri dari lilitan kawat tembaga. Stator inilah yang menghasilkan arus AC saat rotor berputar di dalamnya. Stator biasanya memiliki tiga fase lilitan (dikenal sebagai delta atau star winding), yang menghasilkan tiga gelombang AC yang berbeda fase.
Rotor: Bagian yang berputar di dalam stator. Rotor terdiri dari kumparan yang dililitkan pada inti besi dan dihubungkan ke slip ring. Arus listrik dialirkan ke rotor melalui slip ring dan brush, menciptakan medan magnet yang berputar.
Dioda: Komponen semikonduktor yang berfungsi sebagai "gerbang satu arah" untuk arus listrik. Dioda hanya memperbolehkan arus listrik mengalir dalam satu arah saja, dan menghambat aliran arus dari arah sebaliknya. Rectifier alternator Isuzu Panther menggunakan dioda sebagai komponen utama untuk menyearahkan arus AC. Biasanya ada 6 dioda atau lebih dalam rectifier alternator Panther. Dioda ini terbagi menjadi dua grup: dioda positif dan dioda negatif.
Heatsink: Dioda menghasilkan panas saat bekerja, terutama saat alternator bekerja keras. Heatsink berfungsi untuk menyerap dan membuang panas tersebut, mencegah dioda dari kerusakan akibat overheating. Heatsink biasanya terbuat dari aluminium yang memiliki kemampuan menghantarkan panas yang baik.
Regulator Tegangan (Voltage Regulator): Meskipun bukan bagian langsung dari rectifier, regulator tegangan sangat penting untuk sistem pengisian daya. Regulator tegangan berfungsi untuk menjaga tegangan keluaran alternator tetap stabil pada nilai tertentu (biasanya sekitar 14 volt). Regulator mencegah pengisian berlebihan (overcharging) yang dapat merusak baterai dan komponen elektronik lainnya. Regulator tegangan dapat berupa komponen terpisah atau terintegrasi di dalam alternator.

Bagaimana Dioda Bekerja dalam Rectifier?

Rectifier alternator menggunakan rangkaian dioda untuk menyearahkan arus AC dari stator. Terdapat beberapa jenis rangkaian rectifier, tetapi yang paling umum digunakan dalam alternator mobil adalah rangkaian rectifier jembatan (bridge rectifier).

Dalam rangkaian rectifier jembatan tiga fase, enam dioda disusun sedemikian rupa sehingga setiap fase arus AC dari stator diarahkan melalui dua dioda. Dioda-dioda ini mengatur aliran arus sehingga hanya arus searah yang keluar dari rectifier.

Secara sederhana, saat salah satu fase arus AC mencapai puncak positif, dua dioda yang terhubung ke fase tersebut akan menghantarkan arus, sedangkan dioda lainnya akan memblokir arus. Sebaliknya, saat fase tersebut mencapai puncak negatif, dua dioda lain yang terhubung ke fase tersebut akan menghantarkan arus, sedangkan dioda lainnya akan memblokir arus. Proses ini berulang untuk setiap fase arus AC, menghasilkan arus DC yang berdenyut.

Untuk menghasilkan arus DC yang lebih halus dan stabil, beberapa alternator menggunakan kapasitor (condenser) yang dipasang setelah rectifier. Kapasitor berfungsi untuk menyimpan energi listrik saat tegangan tinggi dan melepaskannya saat tegangan rendah, sehingga meratakan riak-riak (ripple) pada arus DC.

Masalah Umum pada Rectifier Alternator Isuzu Panther

Rectifier alternator, seperti komponen lainnya, rentan terhadap kerusakan seiring waktu. Beberapa masalah umum yang sering terjadi antara lain:

Dioda Rusak (Short atau Open): Dioda dapat rusak akibat panas berlebih, tegangan berlebih, atau usia. Dioda yang short (hubung singkat) akan menyebabkan alternator tidak menghasilkan daya atau menghasilkan daya yang sangat rendah. Dioda yang open (terbuka) akan menyebabkan alternator menghasilkan arus AC yang tidak sempurna (ada riak yang besar) dan dapat merusak komponen elektronik lainnya.
Heatsink Kotor atau Berkarat: Heatsink yang kotor atau berkarat akan mengurangi kemampuannya dalam membuang panas, menyebabkan dioda menjadi overheating dan rusak.
Koneksi Longgar atau Korosi: Koneksi yang longgar atau korosi pada kabel atau terminal rectifier dapat menyebabkan resistansi yang tinggi dan mengurangi efisiensi rectifier.
Regulator Tegangan Rusak: Regulator tegangan yang rusak dapat menyebabkan overcharging atau undercharging, yang dapat merusak rectifier dan komponen elektronik lainnya.

Gejala Rectifier Alternator Bermasalah

Beberapa gejala umum yang menunjukkan masalah pada rectifier alternator antara lain:

Lampu Indikator Aki Menyala: Lampu indikator aki di dashboard menyala menunjukkan bahwa sistem pengisian daya tidak berfungsi dengan baik.
Aki Cepat Tekor: Jika aki sering tekor meskipun sudah diisi penuh, kemungkinan besar alternator tidak mengisi aki dengan benar karena rectifier bermasalah.
Lampu Depan Redup atau Berkedip: Lampu depan yang redup atau berkedip menunjukkan bahwa sistem kelistrikan kekurangan daya.
Suara Bising dari Alternator: Suara berdecit, menderu, atau berderak dari alternator dapat mengindikasikan masalah pada rectifier atau komponen lainnya di dalam alternator.
Mesin Sulit Dihidupkan: Jika mesin sulit dihidupkan atau tidak bisa dihidupkan sama sekali, kemungkinan besar aki tidak terisi karena rectifier bermasalah.

Cara Memeriksa Rectifier Alternator Isuzu Panther

Pemeriksaan rectifier alternator sebaiknya dilakukan oleh mekanik yang berpengalaman. Namun, Anda dapat melakukan beberapa pemeriksaan dasar sendiri menggunakan multimeter:

Pemeriksaan Visual: Periksa rectifier secara visual untuk melihat apakah ada tanda-tanda kerusakan fisik seperti retak, terbakar, atau korosi. Periksa juga heatsink untuk memastikan tidak kotor atau berkarat.
Pemeriksaan Dioda dengan Multimeter: Gunakan multimeter dalam mode dioda untuk memeriksa setiap dioda secara individual. Dioda yang baik akan menunjukkan tegangan maju (forward voltage) sekitar 0.5-0.7 volt dalam satu arah dan resistansi tak terhingga (open circuit) dalam arah sebaliknya. Dioda yang short akan menunjukkan resistansi rendah (mendekati 0 ohm) dalam kedua arah. Dioda yang open akan menunjukkan resistansi tak terhingga dalam kedua arah.
Pemeriksaan Tegangan Keluaran Alternator: Hidupkan mesin dan ukur tegangan keluaran alternator menggunakan multimeter. Tegangan keluaran yang normal seharusnya berada di antara 13.5-14.5 volt saat mesin idle. Jika tegangan keluaran terlalu rendah atau terlalu tinggi, kemungkinan besar ada masalah pada rectifier atau regulator tegangan.

Perbaikan dan Penggantian Rectifier

Jika rectifier alternator rusak, ada dua opsi perbaikan yang bisa dipertimbangkan:

Penggantian Dioda: Jika hanya satu atau beberapa dioda yang rusak, Anda dapat mengganti dioda tersebut. Namun, penggantian dioda membutuhkan keterampilan menyolder yang baik dan hati-hati agar tidak merusak komponen lainnya. Pastikan untuk menggunakan dioda pengganti dengan spesifikasi yang sama atau lebih tinggi dari dioda aslinya.

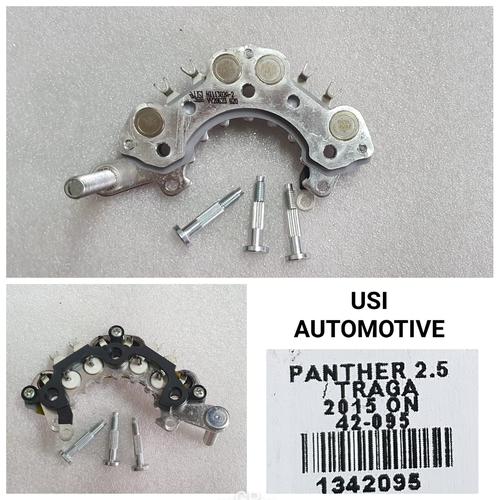

Penggantian Rectifier Assy: Opsi yang lebih mudah dan lebih direkomendasikan adalah mengganti seluruh rectifier assy (rakitan). Rectifier assy biasanya dijual sebagai satu unit yang terdiri dari dioda, heatsink, dan konektor. Penggantian rectifier assy lebih cepat dan lebih aman, karena Anda tidak perlu khawatir tentang merusak komponen lainnya saat menyolder.

Tips Merawat Rectifier Alternator

Berikut beberapa tips untuk menjaga rectifier alternator tetap awet dan berfungsi dengan baik:

Pastikan Sistem Pendingin Mesin Berfungsi Baik: Suhu mesin yang terlalu tinggi dapat mempercepat kerusakan pada rectifier. Pastikan sistem pendingin mesin berfungsi dengan baik dan tidak ada kebocoran.
Hindari Overloading Sistem Kelistrikan: Hindari penggunaan aksesori listrik yang berlebihan (seperti lampu tambahan atau sound system yang terlalu besar) yang dapat membebani alternator dan menyebabkan rectifier overheating.
Periksa Kondisi Aki Secara Berkala: Aki yang soak atau rusak dapat membebani alternator dan menyebabkan rectifier bekerja lebih keras. Pastikan aki dalam kondisi baik dan terisi penuh.
Bersihkan Alternator Secara Berkala: Bersihkan alternator dari debu, kotoran, dan minyak secara berkala untuk menjaga sirkulasi udara yang baik dan mencegah overheating.
Lakukan Pemeriksaan Rutin ke Bengkel: Lakukan pemeriksaan rutin sistem pengisian daya ke bengkel terpercaya untuk mendeteksi masalah sejak dini dan mencegah kerusakan yang lebih parah.

Rekomendasi

Setelah membahas tuntas skema rectifier alternator Isuzu Panther, beberapa rekomendasi yang bisa diberikan adalah:

Pilih Rectifier Assy yang Berkualitas: Saat mengganti rectifier assy, pastikan untuk memilih produk dari merek yang terpercaya dan berkualitas. Hindari produk murah yang tidak jelas asal-usulnya, karena kualitasnya mungkin tidak terjamin.
Pertimbangkan untuk Menggunakan Alternator Upgrade: Jika Anda sering menggunakan aksesori listrik yang berat atau sering berkendara dalam kondisi ekstrem, pertimbangkan untuk mengupgrade alternator dengan kapasitas yang lebih besar. Alternator upgrade akan memberikan daya yang lebih stabil dan mengurangi beban pada rectifier.
Jangan Tunda Perbaikan: Jika Anda mencurigai ada masalah pada rectifier alternator, segera periksakan ke bengkel. Jangan menunda perbaikan, karena kerusakan kecil pada rectifier dapat menyebabkan kerusakan yang lebih parah pada komponen lainnya.
Pelajari Skema Kelistrikan Mobil Anda: Memahami skema kelistrikan mobil Anda akan membantu Anda dalam mendiagnosis dan memperbaiki masalah kelistrikan dengan lebih mudah. Anda dapat mencari informasi tentang skema kelistrikan Isuzu Panther di internet atau di buku manual mobil.

Dengan pemahaman yang baik tentang skema rectifier alternator Isuzu Panther dan perawatan yang tepat, Anda dapat memastikan sistem pengisian daya mobil Anda berfungsi dengan baik dan handal, sehingga Anda dapat berkendara dengan aman dan nyaman.
