Mengurai Benang Kusut: Jalur Kabel Dinamo Ampere Isuzu Panther yang Simpel

Isuzu Panther, kendaraan diesel legendaris di Indonesia, dikenal karena ketangguhan dan keandalannya. Namun, seperti halnya kendaraan lain, sistem kelistrikan Panther, termasuk dinamo ampere (alternator), rentan terhadap masalah seiring berjalannya waktu. Memahami jalur kabel dinamo ampere sangat penting untuk perawatan, perbaikan, dan bahkan modifikasi sistem kelistrikan Panther Anda. Artikel ini akan membahasnya secara mendalam.

Daftar Isi

Mengapa Jalur Kabel Dinamo Ampere Penting?

Sebelum membahas lebih jauh, mari pahami mengapa jalur kabel dinamo ampere begitu krusial:

Pengisian Aki yang Optimal: Dinamo ampere bertugas mengisi ulang aki (accumulator) saat mesin hidup. Jalur kabel yang benar memastikan pengisian berjalan efisien dan aki tidak tekor.
Kinerja Sistem Kelistrikan: Semua komponen kelistrikan Panther, seperti lampu, starter, klakson, dan sistem audio, bergantung pada pasokan listrik yang stabil dari aki. Dinamo ampere yang berfungsi baik menjamin kinerja optimal semua sistem ini.
Pencegahan Kerusakan: Kabel yang aus, longgar, atau salah terhubung dapat menyebabkan korsleting, kebakaran, atau kerusakan komponen kelistrikan lainnya. Memahami jalur kabel membantu mencegah masalah serius.
Diagnosis Masalah: Ketika terjadi masalah kelistrikan, pemahaman tentang jalur kabel dinamo ampere mempermudah proses diagnosis dan perbaikan. Anda bisa melacak sumber masalah dengan lebih cepat dan akurat.

Komponen Utama Sistem Pengisian Isuzu Panther

Untuk memahami jalur kabel, kita perlu mengenal komponen utama dalam sistem pengisian Isuzu Panther:

Dinamo Ampere (Alternator): Komponen utama yang menghasilkan arus listrik. Dinamo ampere mengubah energi mekanik dari putaran mesin menjadi energi listrik.
Aki (Accumulator): Penyimpan energi listrik yang digunakan untuk menghidupkan mesin dan memasok daya ke komponen kelistrikan saat mesin mati.
Regulator Tegangan (Voltage Regulator): Mengatur tegangan keluaran dinamo ampere agar stabil dan tidak merusak aki atau komponen kelistrikan lainnya. Pada Panther generasi awal, regulator tegangan biasanya terpisah dari dinamo ampere (eksternal). Pada model yang lebih baru, regulator sudah terintegrasi di dalam dinamo ampere (internal).
Kabel: Menghubungkan semua komponen di atas. Jenis dan ukuran kabel sangat penting untuk memastikan arus listrik mengalir dengan lancar dan aman.
Fuse Box (Kotak Sekring): Melindungi sistem kelistrikan dari kerusakan akibat arus berlebih (overcurrent).
Kunci Kontak (Ignition Switch): Mengontrol aliran listrik ke berbagai komponen, termasuk sistem pengisian.

Jalur Kabel Dinamo Ampere Isuzu Panther: Step by Step

Mari kita telusuri jalur kabel dinamo ampere Isuzu Panther secara langkah demi langkah. Perlu diingat bahwa terdapat sedikit perbedaan antara model Panther generasi awal dan model yang lebih baru (misalnya, Panther Grand Touring atau Panther Touring). Namun, prinsip dasarnya tetap sama.

Kabel B+ (Baterai Positif) dari Dinamo Ampere ke Aki: Kabel ini adalah kabel utama yang menyalurkan arus pengisian dari dinamo ampere ke aki. Kabel ini biasanya berwarna merah dan berukuran besar. Kabel B+ terhubung langsung ke terminal positif (+) aki. Pada beberapa model, kabel B+ melewati fuse link terlebih dahulu sebagai pengaman tambahan.
Kabel IG (Ignition) dari Kunci Kontak ke Regulator (atau ke Dinamo Ampere jika regulator internal): Kabel IG berfungsi sebagai "saklar" untuk mengaktifkan regulator tegangan (atau dinamo ampere). Kabel ini mendapatkan tegangan 12V saat kunci kontak diputar ke posisi "ON". Kabel IG biasanya berwarna hitam dengan strip putih.
Kabel S (Sense) dari Aki ke Regulator (atau ke Dinamo Ampere jika regulator internal): Kabel S berfungsi sebagai "sensor" tegangan aki. Regulator tegangan menggunakan informasi ini untuk menyesuaikan tegangan keluaran dinamo ampere. Kabel S biasanya berukuran lebih kecil dari kabel B+ dan berwarna sama dengan kabel B+.
Kabel Ground (Massa) dari Dinamo Ampere ke Bodi Kendaraan: Kabel ground berfungsi sebagai jalur balik arus listrik. Kabel ini biasanya berwarna hitam dan terhubung ke bodi kendaraan di dekat dinamo ampere. Pastikan koneksi ground bersih dan kuat untuk mencegah masalah pengisian.

Detail Tambahan:

Fuse Link: Fuse link adalah sekring berukuran besar yang berfungsi sebagai pengaman utama sistem pengisian. Fuse link biasanya terletak di dekat aki atau di dalam fuse box. Jika fuse link putus, sistem pengisian akan mati total.

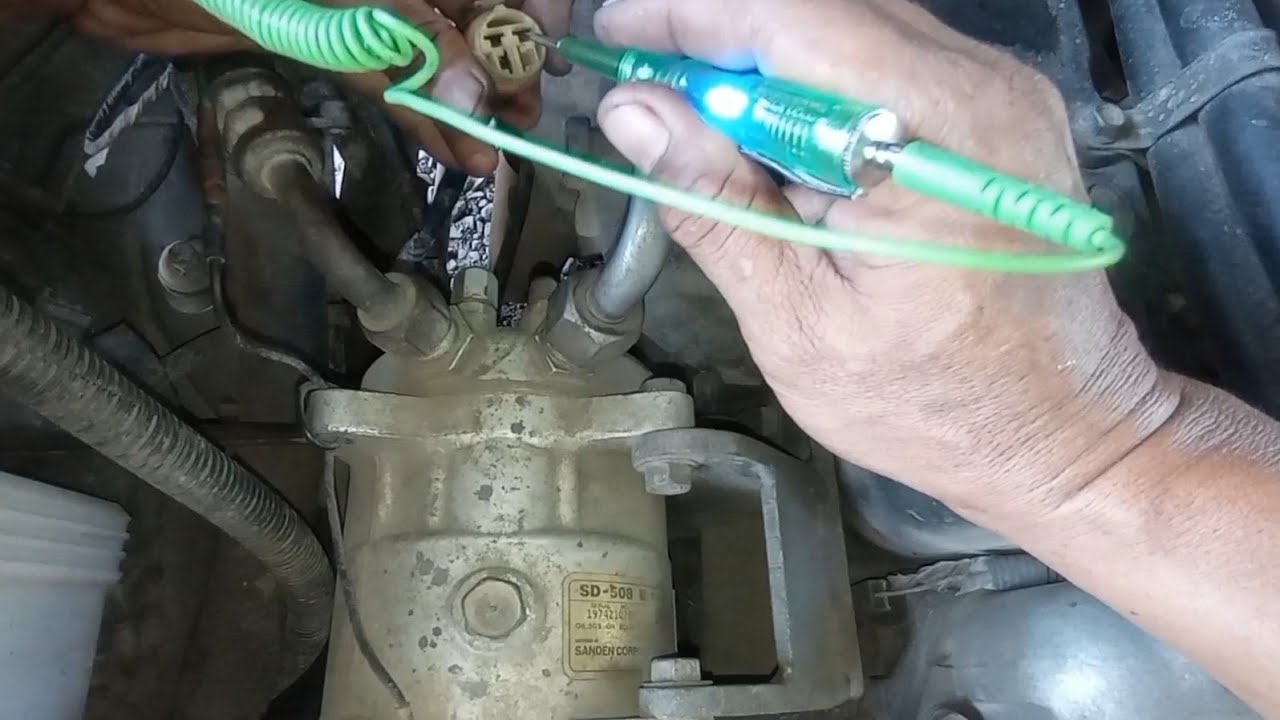

Konektor: Perhatikan kondisi konektor pada kabel dinamo ampere. Konektor yang kotor, berkarat, atau longgar dapat menyebabkan masalah pengisian. Bersihkan dan kencangkan konektor secara berkala.
Ukuran Kabel: Gunakan kabel dengan ukuran yang sesuai standar. Kabel yang terlalu kecil dapat menyebabkan panas berlebih dan bahkan kebakaran.

Masalah Umum pada Jalur Kabel Dinamo Ampere Isuzu Panther

Berikut adalah beberapa masalah umum yang sering terjadi pada jalur kabel dinamo ampere Isuzu Panther:

Kabel Aus atau Putus: Kabel yang sudah tua rentan terhadap kerusakan akibat panas, getaran, dan gesekan. Periksa kondisi kabel secara berkala dan ganti jika ditemukan kerusakan.
Koneksi Longgar atau Berkarat: Koneksi yang longgar atau berkarat dapat menghambat aliran listrik. Bersihkan dan kencangkan koneksi secara berkala. Gunakan contact cleaner untuk membersihkan konektor yang berkarat.
Fuse Link Putus: Fuse link putus biasanya disebabkan oleh arus berlebih akibat korsleting atau kerusakan komponen kelistrikan. Cari tahu penyebab fuse link putus sebelum menggantinya.
Regulator Tegangan Rusak: Regulator tegangan yang rusak dapat menyebabkan tegangan keluaran dinamo ampere tidak stabil atau bahkan mati total.
Grounding Buruk: Grounding yang buruk dapat menyebabkan masalah pengisian dan kinerja komponen kelistrikan yang buruk. Pastikan koneksi ground bersih dan kuat.

Tips Perawatan dan Perbaikan

Berikut adalah beberapa tips perawatan dan perbaikan yang dapat Anda lakukan untuk menjaga sistem pengisian Isuzu Panther Anda tetap optimal:

Periksa Kondisi Kabel dan Konektor Secara Berkala: Lakukan pemeriksaan visual secara berkala untuk mendeteksi kerusakan pada kabel dan konektor.
Bersihkan dan Kencangkan Konektor: Bersihkan konektor yang kotor atau berkarat dengan contact cleaner dan kencangkan koneksi yang longgar.
Periksa Tegangan Aki: Periksa tegangan aki secara berkala dengan menggunakan voltmeter. Tegangan aki yang normal adalah sekitar 12.6V saat mesin mati dan sekitar 13.8-14.4V saat mesin hidup.
Periksa Tegangan Keluaran Dinamo Ampere: Periksa tegangan keluaran dinamo ampere dengan menggunakan voltmeter. Tegangan keluaran dinamo ampere yang normal adalah sekitar 13.8-14.4V saat mesin hidup.
Ganti Kabel yang Rusak: Ganti kabel yang aus, putus, atau rusak dengan kabel yang berkualitas baik dan berukuran sesuai standar.
Periksa Grounding: Pastikan koneksi ground bersih dan kuat. Bersihkan area grounding secara berkala untuk mencegah karat.
Gunakan Fuse Link yang Sesuai: Gunakan fuse link dengan nilai ampere yang sesuai dengan standar. Jangan menggunakan fuse link dengan nilai ampere yang lebih tinggi, karena dapat membahayakan sistem kelistrikan.
Periksa Kondisi V-Belt: Pastikan V-belt yang menghubungkan mesin ke dinamo ampere dalam kondisi baik dan tidak kendur. V-belt yang kendur dapat menyebabkan dinamo ampere tidak berputar dengan optimal dan pengisian menjadi tidak efisien.

Alat yang Dibutuhkan untuk Pemeriksaan dan Perbaikan

Voltmeter: Untuk mengukur tegangan aki dan tegangan keluaran dinamo ampere.
Multimeter: Untuk mengukur tegangan, arus, dan resistansi.
Contact Cleaner: Untuk membersihkan konektor yang kotor atau berkarat.
Tang: Untuk memotong dan mengupas kabel.
Obeng: Untuk mengencangkan dan melonggarkan baut dan sekrup.
Kunci Pas/Ring: Untuk mengencangkan dan melonggarkan baut dan mur.
Solder dan Timah: Untuk menyambung kabel.
Isolasi Kabel: Untuk melindungi sambungan kabel.

Rekomendasi

Prioritaskan Keamanan: Saat bekerja dengan sistem kelistrikan, selalu lepas kabel negatif (-) aki terlebih dahulu untuk menghindari korsleting.
Gunakan Kabel Berkualitas: Pilih kabel dengan kualitas yang baik dan berukuran sesuai standar untuk memastikan arus listrik mengalir dengan lancar dan aman.
Perhatikan Detail: Perhatikan setiap detail saat melakukan perbaikan atau modifikasi sistem kelistrikan. Kesalahan kecil dapat menyebabkan masalah serius.
Konsultasi dengan Ahli: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya konsultasikan dengan mekanik atau ahli kelistrikan yang berpengalaman.

Semoga panduan ini membantu Anda memahami jalur kabel dinamo ampere Isuzu Panther Anda dengan lebih baik. Dengan pemahaman yang baik, Anda dapat melakukan perawatan, perbaikan, dan modifikasi sistem kelistrikan Panther Anda dengan lebih percaya diri dan aman. Ingat, perawatan rutin adalah kunci untuk menjaga performa dan keandalan kendaraan Anda.
