Alternator, jantung dari sistem pengisian kelistrikan mobil, memastikan aki Anda selalu dalam kondisi prima dan semua komponen elektrikal mendapatkan daya yang cukup. Pada Isuzu Panther, alternator memegang peranan krusial mengingat mobil ini sering digunakan untuk berbagai aktivitas, dari harian hingga perjalanan jauh. Masalah pada alternator bisa berakibat fatal: aki tekor, lampu redup, bahkan mobil mogok di tengah jalan. Oleh karena itu, penting untuk memahami cara cek alternator Isuzu Panther, terutama dengan bantuan skema kelistrikan. Panduan ini akan membawa Anda selangkah demi selangkah, dari pemahaman dasar hingga troubleshooting menggunakan skema yang relevan.
Mengenal Lebih Dekat: Apa Itu Alternator dan Fungsinya?
Sebelum melangkah lebih jauh, mari kita pahami apa itu alternator dan mengapa ia begitu penting. Alternator adalah generator listrik yang mengubah energi mekanik (putaran mesin) menjadi energi listrik (arus searah atau DC) yang digunakan untuk mengisi aki dan menyuplai kebutuhan listrik kendaraan saat mesin menyala. Secara sederhana, bayangkan alternator sebagai "pembangkit listrik mini" di dalam mobil Anda.
Komponen utama alternator meliputi:
- Rotor (Kumparan Medan): Bagian yang berputar di dalam alternator dan menghasilkan medan magnet ketika dialiri arus listrik.
- Stator (Kumparan Jangkar): Bagian yang diam dan menghasilkan arus bolak-balik (AC) ketika dipotong oleh medan magnet dari rotor.
- Dioda (Rectifier): Mengubah arus bolak-balik (AC) dari stator menjadi arus searah (DC) yang dibutuhkan oleh aki dan sistem kelistrikan mobil.
- Regulator Tegangan: Mengatur tegangan output alternator agar stabil dan tidak merusak aki maupun komponen elektronik lainnya.
- Pulley: Menerima putaran dari mesin melalui tali kipas (v-belt) dan memutar rotor.
- Sikat (Brush): Menghantarkan arus listrik ke rotor melalui slip ring.
Mengapa Alternator Isuzu Panther Penting?
Isuzu Panther dikenal dengan mesin dieselnya yang tangguh dan keandalannya. Namun, keandalan ini akan terganggu jika sistem pengisian tidak berfungsi dengan baik. Beberapa alasan mengapa alternator Isuzu Panther sangat penting:
- Kebutuhan Daya Tinggi: Isuzu Panther, terutama model dengan fitur tambahan seperti AC dan audio system yang mumpuni, membutuhkan daya listrik yang cukup besar.
- Usia Kendaraan: Banyak Isuzu Panther yang sudah berusia cukup tua. Komponen seperti alternator rentan mengalami penurunan performa atau kerusakan seiring waktu.
- Kondisi Operasional: Sering digunakan untuk membawa beban berat atau menempuh perjalanan jauh, yang memaksa alternator bekerja lebih keras.
Gejala Alternator Isuzu Panther Bermasalah: Waspada!
Mengenali gejala awal masalah pada alternator sangat penting untuk mencegah kerusakan yang lebih parah. Berikut beberapa gejala umum alternator Isuzu Panther yang bermasalah:
- Lampu Indikator Aki Menyala: Ini adalah indikasi paling jelas adanya masalah pada sistem pengisian. Namun, perlu diingat bahwa lampu indikator aki juga bisa menyala karena masalah lain, seperti aki yang soak atau kabel yang longgar.
- Lampu Redup atau Berkedip: Lampu-lampu mobil, termasuk lampu depan, lampu kabin, dan lampu dashboard, terlihat redup atau berkedip-kedip.
- Aki Sering Tekor: Aki seringkali tekor meskipun baru diisi ulang. Ini bisa disebabkan karena alternator tidak mengisi aki dengan benar.
- Mesin Sulit Dihidupkan: Mesin sulit dihidupkan atau bahkan tidak bisa dihidupkan sama sekali karena aki tidak memiliki daya yang cukup.
- Suara Aneh dari Alternator: Terdengar suara berdecit, berderit, atau suara aneh lainnya dari alternator.
- Komponen Elektrikal Tidak Berfungsi dengan Baik: Komponen elektrikal lain seperti AC, power window, atau sistem audio tidak berfungsi dengan baik atau mati total.
- Bau Gosong: Tercium bau gosong dari area alternator, menandakan adanya komponen yang terbakar atau overheat.
Persiapan Sebelum Cek Alternator Isuzu Panther
Sebelum melakukan pengecekan, ada beberapa persiapan yang perlu dilakukan:
- Alat dan Bahan:
- Multimeter (AVO meter)
- Obeng (+ dan -)
- Kunci pas atau kunci ring yang sesuai
- Kain lap
- Skema kelistrikan Isuzu Panther (opsional, sangat membantu)
- Sarung tangan (opsional)
- Keselamatan:
- Pastikan mesin mobil dalam keadaan mati dan dingin.
- Lepaskan kabel negatif (-) aki untuk mencegah korsleting.
- Gunakan alat dan bahan yang sesuai.
- Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik profesional.
Langkah Demi Langkah: Cara Cek Alternator Isuzu Panther
Berikut adalah langkah-langkah detail cara cek alternator Isuzu Panther menggunakan multimeter dan (jika ada) skema kelistrikan:
1. Pengecekan Visual:
- Periksa Kondisi Fisik Alternator: Periksa apakah ada kerusakan fisik pada alternator, seperti retakan, pecah, atau komponen yang longgar.
- Periksa Kabel dan Konektor: Periksa kondisi kabel dan konektor yang terhubung ke alternator. Pastikan tidak ada kabel yang putus, longgar, atau korosi.
- Periksa V-Belt (Tali Kipas): Periksa kondisi v-belt yang menghubungkan pulley alternator dengan mesin. Pastikan v-belt tidak aus, retak, atau terlalu kendur. Jika v-belt kendur, alternator tidak akan berputar dengan optimal.
2. Pengecekan Tegangan Aki:
- Pasang Kembali Kabel Negatif Aki: Pasang kembali kabel negatif (-) aki.
- Set Multimeter ke Mode DC Volt: Putar saklar multimeter ke posisi DC Volt (biasanya ditandai dengan simbol V dengan garis lurus dan putus-putus di bawahnya).
- Ukur Tegangan Aki Saat Mesin Mati: Tempelkan probe merah multimeter ke terminal positif (+) aki dan probe hitam ke terminal negatif (-). Baca tegangan yang tertera pada multimeter. Tegangan aki yang normal saat mesin mati adalah sekitar 12.4 – 12.7 volt. Jika tegangan di bawah 12 volt, kemungkinan aki sudah tekor atau bermasalah.
3. Pengecekan Tegangan Pengisian Alternator:
- Hidupkan Mesin: Hidupkan mesin mobil.
- Ukur Tegangan Aki Saat Mesin Menyala: Tempelkan kembali probe merah dan hitam multimeter ke terminal positif (+) dan negatif (-) aki saat mesin menyala.
- Perhatikan Tegangan Pengisian: Perhatikan tegangan yang tertera pada multimeter. Tegangan pengisian yang normal adalah sekitar 13.5 – 14.5 volt.
- Jika Tegangan di Bawah 13.5 Volt: Kemungkinan alternator tidak mengisi aki dengan baik.
- Jika Tegangan di Atas 14.5 Volt: Kemungkinan regulator tegangan alternator bermasalah, sehingga tegangan pengisian terlalu tinggi dan dapat merusak aki.
4. Pengecekan Beban Alternator:
- Hidupkan Semua Beban Listrik: Hidupkan semua beban listrik di mobil, seperti lampu depan, AC, wiper, dan audio system.
- Ukur Kembali Tegangan Aki: Ukur kembali tegangan aki dengan multimeter saat semua beban listrik menyala.
- Perhatikan Penurunan Tegangan: Perhatikan seberapa besar penurunan tegangan pada aki. Jika penurunan tegangan terlalu besar (misalnya, turun di bawah 13 volt), kemungkinan alternator tidak mampu memenuhi kebutuhan daya listrik mobil.
5. Pengecekan Arus Bocor (Opsional, Membutuhkan Ampere Clamp):
- Matikan Semua Beban Listrik: Pastikan semua beban listrik di mobil dalam keadaan mati.
- Pasang Ampere Clamp: Pasang ampere clamp di sekitar kabel positif (+) aki.
- Perhatikan Arus Bocor: Perhatikan angka yang tertera pada ampere clamp. Arus bocor yang normal adalah sangat kecil, biasanya di bawah 50mA (miliampere). Jika arus bocor terlalu besar, kemungkinan ada komponen elektrikal yang mengalami korsleting atau konsumsi daya yang berlebihan.

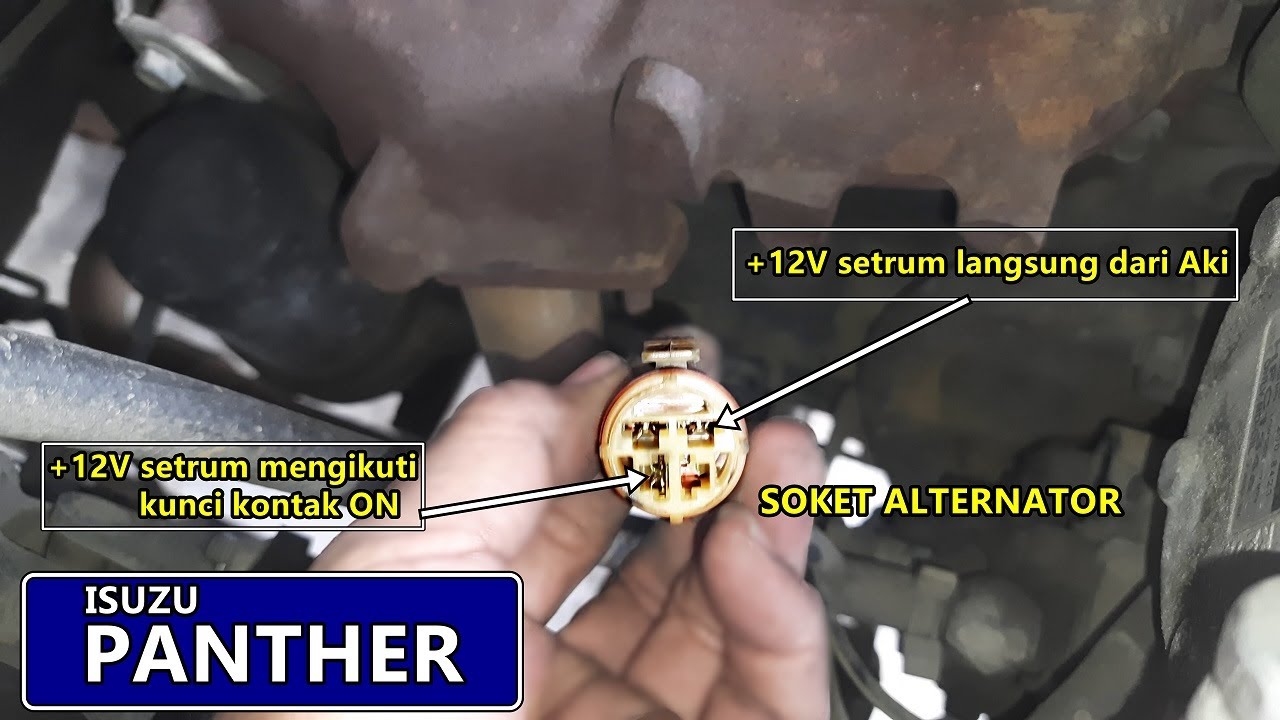

Memahami Skema Kelistrikan Alternator Isuzu Panther
Skema kelistrikan alternator Isuzu Panther adalah "peta" yang menunjukkan bagaimana alternator terhubung dengan komponen kelistrikan lainnya di mobil. Dengan memahami skema ini, Anda dapat melacak kabel, mengidentifikasi komponen, dan melakukan troubleshooting dengan lebih mudah.
Komponen Penting dalam Skema Alternator:
- B+ (Terminal Positif): Terhubung langsung ke aki melalui kabel yang besar. Ini adalah output utama alternator.
- L (Terminal Lampu Indikator): Terhubung ke lampu indikator aki di dashboard. Lampu ini akan menyala jika ada masalah pada sistem pengisian.
- IG (Terminal Ignition): Terhubung ke kunci kontak. Terminal ini mendapatkan tegangan saat kunci kontak diputar ke posisi ON.
- F (Terminal Field/Rotor): Terhubung ke regulator tegangan yang mengatur arus listrik ke rotor.
Cara Menggunakan Skema Kelistrikan:
- Identifikasi Terminal: Identifikasi terminal-terminal alternator (B+, L, IG, F) pada skema.
- Telusuri Jalur Kabel: Telusuri jalur kabel dari masing-masing terminal ke komponen yang terhubung.
- Periksa Koneksi: Periksa koneksi kabel pada setiap terminal dan komponen. Pastikan tidak ada koneksi yang longgar, korosi, atau putus.
- Ukur Tegangan dan Resistansi: Gunakan multimeter untuk mengukur tegangan dan resistansi pada titik-titik tertentu di dalam rangkaian. Bandingkan hasil pengukuran dengan nilai yang tertera pada skema untuk mendeteksi masalah.
Troubleshooting Alternator Isuzu Panther Berdasarkan Gejala
Berikut adalah beberapa contoh troubleshooting berdasarkan gejala yang muncul:
- Lampu Indikator Aki Menyala:
- Periksa V-Belt: Pastikan v-belt tidak kendur atau putus.
- Periksa Kabel: Periksa kabel dan konektor pada alternator dan aki.
- Ukur Tegangan Pengisian: Ukur tegangan pengisian alternator. Jika tegangan di bawah 13.5 volt, kemungkinan alternator bermasalah.
- Periksa Dioda: Dioda yang rusak dapat menyebabkan lampu indikator aki menyala meskipun alternator masih mengisi.
- Tegangan Pengisian Terlalu Tinggi (Di Atas 14.5 Volt):
- Periksa Regulator Tegangan: Regulator tegangan yang rusak adalah penyebab paling umum tegangan pengisian terlalu tinggi. Ganti regulator tegangan.
- Aki Sering Tekor:
- Periksa Arus Bocor: Lakukan pengecekan arus bocor untuk mencari komponen yang mengonsumsi daya secara berlebihan saat mesin mati.
- Periksa Dioda: Dioda yang bocor dapat menyebabkan aki tekor.
- Ukur Tegangan Pengisian: Pastikan alternator mengisi aki dengan benar.
Rekomendasi: Kapan Harus Membawa ke Bengkel?
Meskipun panduan ini memberikan informasi yang cukup detail, ada beberapa situasi di mana Anda sebaiknya menyerahkan pekerjaan ini kepada mekanik profesional:
- Anda Tidak Memiliki Pengalaman: Jika Anda tidak memiliki pengalaman dalam perbaikan mobil atau kelistrikan, sebaiknya jangan mencoba memperbaiki alternator sendiri.
- Anda Tidak Memiliki Alat yang Sesuai: Memperbaiki alternator membutuhkan alat-alat khusus, seperti multimeter, kunci pas, dan ampere clamp. Jika Anda tidak memiliki alat-alat ini, sebaiknya bawa mobil Anda ke bengkel.
- Anda Tidak Yakin dengan Diagnosis: Jika Anda sudah melakukan pengecekan dasar tetapi masih tidak yakin dengan penyebab masalahnya, sebaiknya bawa mobil Anda ke bengkel untuk diagnosis yang lebih akurat.
- Alternator Membutuhkan Perbaikan Internal: Membongkar dan memperbaiki alternator secara internal (misalnya, mengganti dioda atau rotor) membutuhkan keahlian khusus dan peralatan yang lengkap. Sebaiknya serahkan pekerjaan ini kepada bengkel spesialis alternator.
Penting untuk diingat: Sistem kelistrikan mobil cukup kompleks. Kesalahan dalam perbaikan dapat menyebabkan kerusakan yang lebih parah atau bahkan membahayakan keselamatan Anda.
Kesimpulan
Memahami cara cek alternator Isuzu Panther, lengkap dengan skema kelistrikannya, memberikan Anda kemampuan untuk mendeteksi masalah sejak dini dan mengambil tindakan yang tepat. Dengan melakukan pengecekan rutin dan memahami gejala-gejala masalah alternator, Anda dapat mencegah aki tekor, lampu redup, dan masalah kelistrikan lainnya yang dapat mengganggu perjalanan Anda. Jika Anda merasa kesulitan atau tidak yakin, jangan ragu untuk berkonsultasi dengan mekanik profesional. Dengan perawatan yang tepat, alternator Isuzu Panther Anda akan tetap prima dan memberikan daya listrik yang stabil untuk semua kebutuhan kendaraan Anda. Semoga panduan ini bermanfaat dan membantu Anda menjaga Isuzu Panther kesayangan tetap prima!
