Mengurai Misteri Listrik: Panduan Komprehensif Skema Alternator Isuzu Panther Kapsul

Isuzu Panther Kapsul, legenda di jalanan Indonesia, dikenal karena ketangguhan dan keandalannya. Namun, seperti semua kendaraan, Panther Kapsul bergantung pada sistem kelistrikan yang berfungsi optimal. Jantung dari sistem kelistrikan ini adalah alternator, komponen vital yang bertugas mengisi daya aki dan menyuplai listrik ke seluruh komponen elektronik mobil saat mesin menyala. Memahami skema alternator Isuzu Panther Kapsul adalah kunci untuk perawatan preventif, diagnosis masalah, dan perbaikan yang efektif. Artikel ini akan mengupas tuntas skema alternator Panther Kapsul, memberikan panduan komprehensif bagi pemilik, mekanik, dan penggemar otomotif.

Daftar Isi

Pentingnya Memahami Skema Alternator

Sebelum kita masuk ke detail skema, mari kita bahas mengapa pemahaman ini begitu penting:

Diagnosis Akurat: Mengetahui bagaimana alternator seharusnya bekerja memungkinkan Anda mengidentifikasi masalah dengan lebih akurat. Apakah aki tidak terisi? Lampu indikator menyala? Skema alternator membantu Anda mempersempit kemungkinan penyebabnya.
Perbaikan yang Efisien: Dengan skema, Anda dapat melacak kabel, menguji komponen, dan memperbaiki alternator dengan lebih efisien. Hal ini menghemat waktu dan biaya perbaikan.
Perawatan Preventif: Memahami sistem kelistrikan memungkinkan Anda melakukan perawatan preventif yang tepat, seperti memeriksa kondisi kabel dan konektor, sehingga mencegah masalah yang lebih besar di kemudian hari.
Modifikasi yang Aman: Jika Anda berencana untuk memodifikasi sistem kelistrikan Panther Kapsul, memahami skema alternator adalah wajib. Hal ini memastikan modifikasi yang aman dan tidak merusak komponen lainnya.
Kepercayaan Diri: Pengetahuan tentang sistem kelistrikan mobil Anda memberi Anda kepercayaan diri untuk mengatasi masalah ringan sendiri dan berkomunikasi dengan mekanik secara lebih efektif.

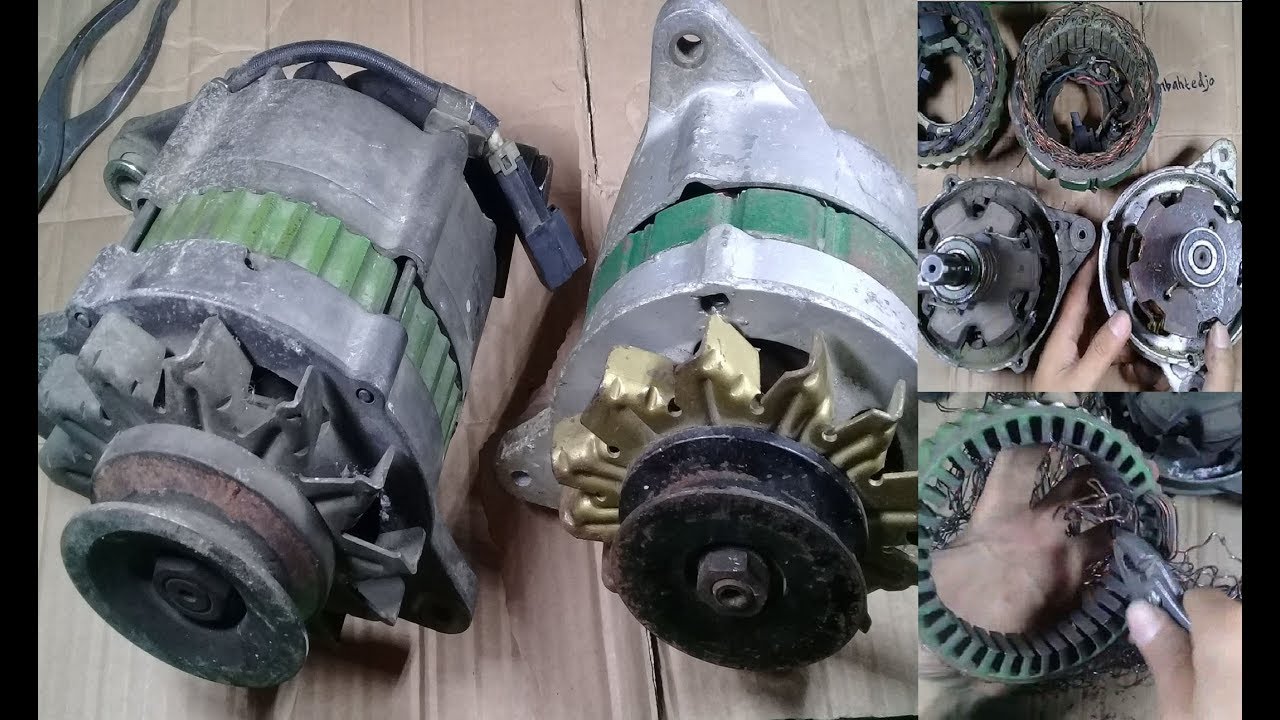

Komponen Utama Alternator Isuzu Panther Kapsul

Untuk memahami skema alternator, kita perlu mengenal komponen utamanya:

Rotor (Kumparan Medan): Rotor adalah bagian yang berputar di dalam alternator. Rotor terdiri dari kumparan kawat yang dililitkan pada inti besi. Ketika arus listrik dialirkan ke kumparan ini, medan magnet dihasilkan.
Stator (Kumparan Jangkar): Stator adalah bagian yang diam di dalam alternator. Stator terdiri dari tiga set kumparan kawat yang dililitkan pada inti besi. Kumparan-kumparan ini terhubung secara seri atau paralel, tergantung pada desain alternator. Medan magnet dari rotor memotong kumparan stator, menghasilkan arus bolak-balik (AC).
Rectifier (Dioda): Rectifier mengubah arus AC yang dihasilkan oleh stator menjadi arus searah (DC) yang dibutuhkan untuk mengisi aki dan menyuplai listrik ke komponen elektronik mobil. Rectifier biasanya terdiri dari enam dioda yang tersusun dalam jembatan.
Regulator Tegangan: Regulator tegangan mengatur tegangan keluaran alternator agar tetap stabil, biasanya sekitar 14 volt. Hal ini mencegah aki dari pengisian berlebih (overcharging) dan melindungi komponen elektronik dari kerusakan akibat tegangan tinggi. Regulator tegangan bisa berupa regulator mekanis atau regulator elektronik. Panther Kapsul umumnya menggunakan regulator elektronik.
Pulley (Puli): Pulley terhubung ke poros alternator dan diputar oleh sabuk mesin (fan belt). Putaran pulley memutar rotor di dalam alternator.
Sikat (Brush): Sikat menyalurkan arus listrik ke rotor melalui slip ring. Sikat terbuat dari karbon dan dapat aus seiring waktu.
Bearing (Laher): Bearing memungkinkan rotor berputar dengan lancar di dalam alternator.

Skema Alternator Isuzu Panther Kapsul: Analisis Mendalam

Berikut adalah representasi skematik dari alternator Isuzu Panther Kapsul. Perlu dicatat bahwa mungkin ada sedikit variasi tergantung pada tahun pembuatan dan tipe mesin (2.3L atau 2.5L), tetapi prinsip dasarnya tetap sama.

Keterangan Simbol Umum:

+ (Terminal B/Battery): Terhubung langsung ke kutub positif aki. Ini adalah output utama alternator.
L (Terminal Lamp/Indikator): Terhubung ke lampu indikator pengisian aki di dashboard.
IG (Terminal Ignition): Mendapatkan tegangan saat kunci kontak di posisi "ON". Mengaktifkan regulator tegangan.
E (Ground/Massa): Terhubung ke bodi mobil.

Alur Kerja Skema Alternator:

Putaran Mesin: Mesin berputar, memutar pulley alternator melalui sabuk mesin.
Rotor Berputar: Pulley memutar rotor di dalam alternator.
Arus ke Rotor (Melalui Sikat): Arus listrik dari aki (melalui kunci kontak di posisi "ON" dan regulator tegangan) dialirkan ke rotor melalui sikat dan slip ring. Hal ini menciptakan medan magnet di sekitar rotor.
Medan Magnet Memotong Stator: Medan magnet yang berputar dari rotor memotong kumparan stator, menghasilkan arus bolak-balik (AC).
Rectifier Mengubah AC ke DC: Arus AC dari stator disalurkan ke rectifier, yang mengubahnya menjadi arus searah (DC).
Regulator Tegangan Mengontrol Tegangan: Regulator tegangan memonitor tegangan keluaran alternator dan mengatur arus yang dialirkan ke rotor. Hal ini memastikan tegangan keluaran alternator tetap stabil sekitar 14 volt.
Arus DC Mengisi Aki dan Menyediakan Listrik: Arus DC dari alternator mengisi aki dan menyuplai listrik ke semua komponen elektronik mobil, seperti lampu, radio, dan AC.
Lampu Indikator: Ketika kunci kontak di posisi "ON" tetapi mesin belum menyala, terminal "L" alternator memberikan ground ke lampu indikator pengisian aki di dashboard, menyebabkannya menyala. Setelah mesin menyala dan alternator menghasilkan tegangan yang cukup, regulator tegangan memutus ground ini, mematikan lampu indikator. Jika lampu indikator tetap menyala setelah mesin menyala, ini menandakan adanya masalah dengan alternator atau sistem pengisian.

Poin Penting dalam Skema:

Kabel Besar dari Alternator ke Aki (Terminal B): Pastikan kabel ini dalam kondisi baik dan terhubung dengan kuat. Korosi atau koneksi yang longgar dapat menyebabkan masalah pengisian.
Kabel ke Lampu Indikator (Terminal L): Kabel ini penting untuk memantau kinerja alternator. Periksa apakah kabel ini putus atau terkorosi.
Grounding yang Baik: Pastikan alternator terhubung dengan baik ke bodi mobil. Grounding yang buruk dapat menyebabkan masalah pengisian dan kerusakan pada komponen elektronik.
Regulator Tegangan: Periksa regulator tegangan secara berkala. Regulator yang rusak dapat menyebabkan aki overcharging atau undercharging.

Tips Diagnosis Masalah Alternator

Berikut beberapa tips untuk mendiagnosis masalah alternator menggunakan skema:

Lampu Indikator Menyala: Jika lampu indikator pengisian aki tetap menyala setelah mesin menyala, periksa alternator, regulator tegangan, dan koneksi kabel. Gunakan multimeter untuk mengukur tegangan keluaran alternator.
Aki Tidak Terisi: Periksa tegangan aki saat mesin mati dan saat mesin menyala. Jika tegangan aki tidak naik saat mesin menyala, kemungkinan ada masalah dengan alternator, regulator tegangan, atau kabel pengisian.
Aki Overcharging: Periksa tegangan aki saat mesin menyala. Jika tegangan aki terlalu tinggi (di atas 15 volt), kemungkinan ada masalah dengan regulator tegangan.
Suara Bising dari Alternator: Suara bising dari alternator dapat disebabkan oleh bearing yang aus atau komponen internal yang rusak.
Uji Dioda: Anda dapat menggunakan multimeter untuk menguji dioda di rectifier. Dioda yang rusak dapat menyebabkan masalah pengisian.

Kesimpulan

Memahami skema alternator Isuzu Panther Kapsul adalah investasi berharga bagi setiap pemilik kendaraan. Dengan pengetahuan ini, Anda dapat melakukan perawatan preventif, mendiagnosis masalah dengan akurat, dan memperbaiki alternator dengan lebih efisien. Ingatlah untuk selalu berhati-hati saat bekerja dengan sistem kelistrikan mobil dan menggunakan alat yang tepat. Jika Anda tidak yakin, jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman. Dengan pemahaman yang baik tentang sistem kelistrikan mobil Anda, Anda dapat menjaga Isuzu Panther Kapsul Anda tetap berjalan dengan lancar dan handal selama bertahun-tahun yang akan datang. Selamat memperbaiki dan semoga artikel ini bermanfaat!
